| 设为主页 | 保存桌面 | 手机版 | 二维码
普通会员

大城县博辉保温材料有限公司

聚氨酯管壳、聚氨酯瓦壳、酚醛板、真金板、岩棉板、保温管

新闻分类
  • 暂无分类
联系方式
  • 联系人:刘广财
  • 电话:0316-8062158
  • 邮件:hbbohui@foxmail.com
  • 手机:15175691528
  • 传真:0316-5830003
站内搜索

友情链接
您当前的位置:首页 » 新闻中心 » 广西EPS真金板厂家施工工艺详细说明
新闻中心
广西EPS真金板厂家施工工艺详细说明
发布时间:2016-06-23        浏览次数:44        返回列表
  以陶土尾矿,陶瓷碎片,河道淤泥,掺假料等作为主要原料广西EPS真金板厂家,采用先进的生产工艺和发泡技术经高温焙烧而成的高气孔率的闭孔陶瓷材料。广西真金板厂家适用于建筑外墙保温,防火隔离带,建筑自保温冷热桥处理等。广西EPS真金板厂家具有防火阻燃,变形系数小,抗老化,性能稳定,生态环保性好,与墙基层和抹面层相容性好,安全稳固性好,可与建筑物同寿命。更重要的是材料防火等级为A1级,克服有机材料怕明火,易老化的致命弱点,填补了建筑无机保温材料的国内空白。联系大城博辉15231646688

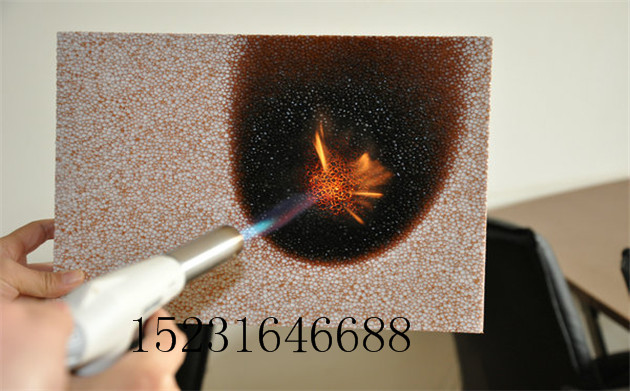

真金板
  热传导率低 导热系数为0.028~0.310W/(MK),与保温砂浆相当;隔热性能好,可充当外墙外保温系统的隔热保温材料,不燃、防火 经1200℃以上的高温煅烧而成,燃烧性能为A1级,具电厂耐火砖式的防火性能,是用于有防火要求的外保温系统及防火隔离带的理想材料。 相容性好 与水泥砂浆、混凝土等相容性好,粘接可靠,膨胀系数相近,与高温烧制的传统建材一样,热胀冷缩下不开裂、不变形、不收缩,双面粉刷无机界面剂后与水泥砂浆拉伸粘接强度即可达到0.2MPa以上。耐老化 陶瓷类的无机保温材料,耐久性好,不老化,完全与建筑物同寿命,是常规的有机保温材料所无可比拟的。耐候 在阳光暴晒、冷热剧变、风雨交加等恶劣气候条件下不变形、不老化、不开裂,性能稳定。吸水率低 吸水率极低,与水泥砂浆、饰面砖等能很好的粘接,外贴饰面砖安全可靠,不受建筑物高度等限制。

   粘帖式保温系统施工: 施工前应彻底清楚基层墙体表面浮灰、油污、脱模剂、空鼓及风化物等;施工前一日应浇水充分湿润基层墙体;粘帖前确认体上无液态水;清除高密度真金板板表面浮灰、松散砂粒等。 在外门窗洞口、伸缩缝、装饰线、外墙阴阳角等处挂垂直基准控制线、水平控制基线,控制粘贴的垂直度和平整度并确保粘帖广西EPS真金板厂家板横平竖直。 需安装托架时,可采用化学锚栓等安装型钢托架,并保证托架水平。 施工时优先选用主规格真金板(尺寸一般600mm﹡600mm),辅助规格或格局不规则处现场裁剪。 按规定的配合比配制粘贴砂浆,随用随配,并注意防晒、避风,砂浆存放时间超过2h。粘结宜满粘。粘结砂浆压实厚度约为8mm,四边砂浆要绝对饱满,侧面不得涂抹粘帖砂浆。粘贴应分段自上而下沿水平方向横向铺贴,每排版应错缝(竖缝)1/2板长,局部最小错缝不得小于100。相邻板材之间互相靠近,对齐,板缝距≤2mm;墙角处应交错互锁。 粘帖时应将真金板板用力压实,并可用橡皮锤轻轻敲打并揉搓,保证水泥浆、界面剂与真金板板表面充分接触。揉搓同时调整板面高度、平整度和位置。粘帖第二层时,应用水泥砂浆将第一层粘帖缝灌满,挤出的砂浆应立即刮掉。 非主规格板材可用手持式电动切割机切割出所需尺寸,尺寸允许偏差为±2mm。切割好的保温板应除尘防污。 广西EPS真金板厂家施工时及时施工和7d内,进行必要的遮蔽保护应防止雨水冲刷及烈日暴晒;冬季施工应按相关标准采取防冻措施;当室外环境温度高于37℃或低于0℃,不得施工。粘帖好的真金板应采用临时支撑或固定措施,12小时后方可除去。粘贴后定时浇水养护。 设计有固定件的系统,采用锚固件和专用压板固定,固定点处与板角之间的距离应在120-150mm范围内。安装固定件应在真金板粘帖7天后进行,冲击钻钻孔,锚固到基层深度不小于70mm,钻孔深度不小于80mm。铺设好钢丝网后安装固定件。
广西EPS真金板施工简单,保温性能好。
  广西EPS真金板厂家系统抹面:进行抹面的发泡陶瓷保温板表面需进行清洁处理。 抹面砂浆必须压实,厚度不超过20mm,单层厚度不超过12mm,不得空鼓。广西EPS真金板厂家施工时及施工后7d内,应进行遮蔽保护,防止雨水冲刷及烈日暴晒,冬季应遮盖防冻。室外环境温度高于37℃或低于0℃,不得施工。公司网站http://www.bhzjb.com
