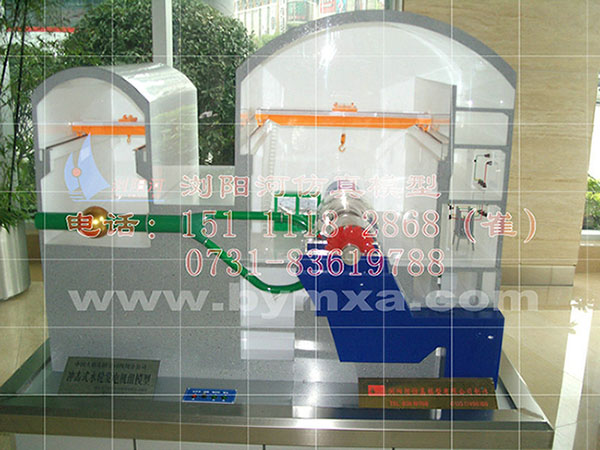

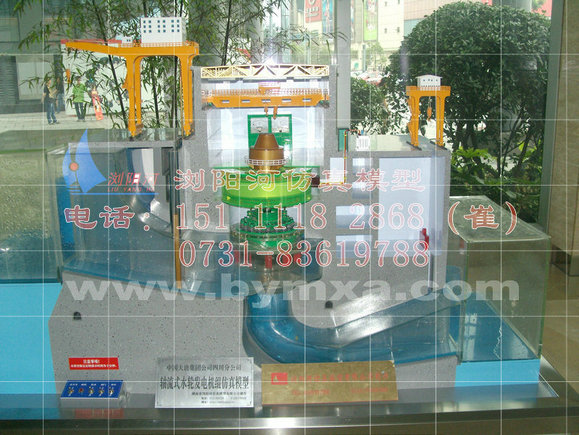

混流式水轮发电机组纺真模型

    该模型最突出的特点是：采用了特殊工艺制作的全透明整体耐压蜗壳，

此蜗壳成功地解决了常规蜗壳因不能耐压而无法仿真演示、金属蜗壳不能透

视不便教学或实验的两大矛盾，而称著同行之首，我公司为华北水院制造的

研究生项目“可视化水轮机发电机可逆模型”，称为“国内首创”。

    一、基本构造

    机组部分(模型按与实际l：8的比例制作)

    蜗壳。采用全透明整体耐压蜗壳，特殊工艺接缝，可解除日后脱胶开裂

的烦恼，既能承受20米以上的水头冲击，又能从各个方位透视各个部件运行

动态。如：带浅色的固定导叶、透明或半透明的活动导叶、用铜片制成转

轮、深色的蝴蝶阀等部件的大小、形状、位置、作用、工作状态以及水流状

态，都能一目了然。耐腐防潮，坚固耐用。总之，此蜗壳成功地解决了常规

蜗壳因不能耐压而无法仿真演示、金属蜗壳不能透视不便教学的几大矛盾，

而称著同行之首。

    转轮。转轮的叶片采用铜片冲压成形，其大小、形状皆按比例进行缩

放，与上下座紧密结合，形成一个整体，能在水力冲击下高速运转，上接不

锈钢轴与发电机部分连接，既坚实又防锈。

    活动导叶与调节。流线形活动导叶分透明和不透明两种，成批加工，其

外形高度统一，使调节灵活、关闭较严。调节机构形象逼真，分手动和电动

两种，供您选择，也可并用。

    发电机。发电机内主轴上装有小型发电机，可实际发电演示；上下机构

采用透明材料制成，可直视其中；定子、转子模仿实体制作，加有色彩，方

便讲解；定子部分有60。剖体可随时卸装，方便教学；调节转速，电灯、电

表指示明显。整体用不锈钢架支起，方便观察。



    附设机构。剖体厂房结构、运行行车、透明尾水管、启门机等应有尽

有；

    机座。木方做成框架，上加九胶板再在其上敷新型材料，不锈钢包角，

整体光洁坚固，防腐防潮。

    2，循环供水(水头高度根据用户需要确定)

    循环供水，设三个箱体：上水箱、下水箱、尾水箱；三个箱间用给水

Pvc管互相联通，大口径潜水泵作提升水位用。

    三个水箱大小都是通过理论计算并由实验证实后才确定的，上水箱(代

上游水位)和下水箱(储水用)采用新型材料制作，外用角钢加固'可防变

形开裂；上水箱用角钢焊接成塔式的支架(可拆装)支起，内装阀门’关与

开在地上操作，尾水箱（代下游水位)用加厚透明有机片稍成，不锈钢架加固’

谐调美观大方。

    二、通水实验

    本产品为大型动态仿真模型，可实际通水实验，演示金过程与现实中的

  水轮发电机组发电过程完全相符，实验时，只需按动电键先给上水箱加水，

  再打开水箱阀门即可进行发电演示。学生既可直接观察水轮发电机组的各部

  分形状与动态，叉可观察到水流通过各部分时的状态。因为它可真实地发出

  电来，其可信度极高。为教学的得力的助手，实验研究的可靠仪器。
