浏阳市浏阳河仿真模型有限公司

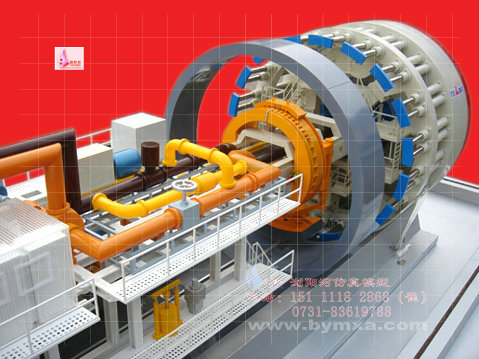

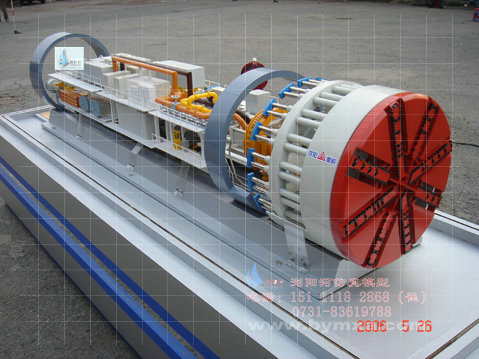

盾构机:主要用于现代修高铁，地铁隧道等施工，是现在最先进的打隧道技术，它机械化程度高，耗费资源少，速度快，能有效的缩短施工周期，还能更准确的把握钻孔方向，现在被建设施工广泛使用。



本模型制作中具体体现主要结构有：刀盘、装片机、液压推进千斤顶、螺旋输料机、皮带运输机、管片吊、轨道、电瓶机车、车箱、行车附属设备、灌浆泵、控制舱、高压柜、轨道辅机、电源柜、脱水泵、液压机、管片堆放传送带等等。



盾构机及隧道施工布置仿真模型包括三部分组合制作：盾构机模型；隧道施工半剖面模型；隧道场景模型。



模型制作一段盾构机完成掘径施工后的隧洞场景模型，包括隧洞的后续施工以及盾构机的施工的后续供给等系统。包含隧洞基础设施的安装于施工场景模型，包括路基、路面、灯光、电力系统、通风系统，安保系统等铺设与完善施工情景，其中一部分隧洞采用剖面切割制作。

盾体主要包括前盾、中盾和尾盾三部分， 前盾和与之焊在一起的承压隔板用来支撑刀盘驱动，同时使泥土仓与后面的工作空间相隔离，推力油缸的压力可通过承压隔板作用到开挖面上，以起到支撑和稳定开挖面的作用。承压隔板上在不同高度处安装有五个土压传感器，可以用来探测泥土仓中不同高度的土压力。前盾的后边是中盾，中盾和前盾通过法兰以螺栓连接，中盾内侧的周边位置装有30个推进油缸，推进油缸杆上安有塑料撑靴，撑靴顶推在后面已安装好的管片上，通过控制油缸杆向后伸出可以提供给盾构机向前的掘进力，这30个千斤顶按上下左右被分成A、B、C、D四组，掘进过程中，在操作室中可单独控制每一组油缸的压力，这样盾构机就可以实现左转、右转、抬头、低头或直行，从而可以使掘进中盾构机的轴线尽量拟合隧道设计轴线。中盾的后边是尾盾，尾盾通过14个被动跟随的铰接油缸和中盾相连。这种铰接连接可以使盾构机易于转向。



教学目标：1.让学员真实的看到盾构机在地层中掘进的工作情况；2.盾构机是如何在地层中将岩石和泥土进行开挖工作的；3.盾构机是如何进行并调整行进的方向；4.盾构机开挖下来的泥土是怎样运送到地面的；5.盾构机是如何固定和紧固开挖的孔洞，以及孔洞排水换气等。





联系电话:0731-83658838 传真:0731-83638313

手机：18684928496

联系人：胡先生  QQ:258097511

地址：浏阳市金沙北路花炮广场北



【地铁盾构机模型、采油与集输模拟操作装置、天然气净化模拟操作装置、潮汐发电模型、抽水蓄能电站模型、特大型油田可操控教学实训装置】浏阳河模型专注仿真模型生产17年，专业制作各类仿真模型，是集模型研发、三维设计、精密模具、精密铸造、高精成品制作与一体的专业生产型企业。模型精密度高、质量稳定、售后完善。



浏阳市浏阳河仿真模型有限公司|||地铁盾构机模型  浏阳河盾构机教学模型厂家供应

如需了解产品详细信息可访问公司官网：http://www.bymxa.com
