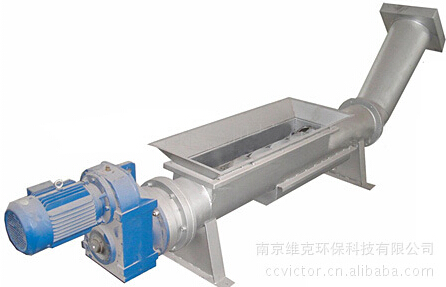

LYZ型螺旋压榨机
用途：
螺旋式压榨机位格栅机配套设备，把格栅机捞取的污物通过该机压榨一减少其水分和体积，便于运输。
型号表示方式：
LYZ – 219/6
特点：
结构简单，占地面积小，安装维修方便；除进料口敞开外。其余部分均为可加盖封闭，物料不会外溢，减少空气污染。
构造及工作过程：
螺旋压榨机由挤压螺旋、螺旋管、传动部件、进料斗及卸料斗等组成。污物由进料斗进入螺旋管，在挤压螺旋的作用下，压缩、脱水后输送至出渣口。
主要参数、尺寸表：
|
型号 |
螺旋圈数 |
螺旋尺寸 |
A |
B |
C |
D |
E |
F |
G |
H |
功率kW |
|
LYZ219/6 |
6 |
219 |
400 |
380 |
1500 |
1030 |
400 |
540 |
422 |
1000 |
1.1 |
|
LYZ219/9 |
9 |
219 |
400 |
2100 |
1570 |
400 |
1080 |
422 |
1000 |
1.1 |
|
|
LYZ219/11 |
11 |
219 |
400 |
2500 |
1930 |
400 |
1440 |
422 |
1000 |
1.1 |
|
|
LYZ299/6 |
6 |
299 |
500 |
2150 |
1380 |
450 |
750 |
501 |
1200 |
3 |
|
|
LYZ299/9 |
9 |
299 |
500 |
3050 |
2240 |
450 |
1500 |
501 |
1200 |
3 |
|
|
LYZ299/11 |
11 |
299 |
500 |
3650 |
2740 |
450 |
2250 |
501 |
1200 |
3 |
|
|
LYZ402/6 |
6 |
402 |
600 |
2700 |
1940 |
750 |
900 |
622 |
1350 |
5.5 |
|
|
LYZ402/9 |
9 |
402 |
600 |
3900 |
2930 |
750 |
1980 |
622 |
1350 |
5.5 |
|
|
LYZ402/11 |
11 |
402 |
600 |
4700 |
3590 |
750 |
2640 |
622 |
1350 |
5.5 |
