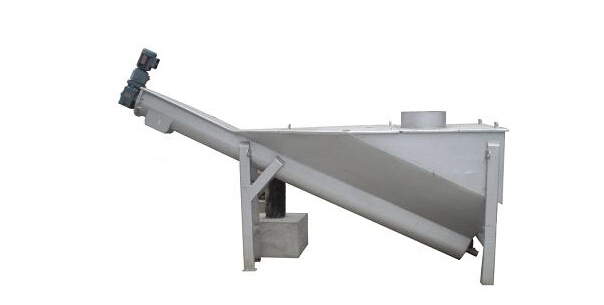

LSSF型螺旋式砂水分离器
用途:用于污水处理厂沉砂池,将沉淀池排出的砂水混合液进行砂水分离。
型号表示方式: LSSF-260-Ⅱ
特点:
本产品综合了国内外该类型产品的使用情况后改进设计的,解决了衬条更换不便和螺旋轴向位置不可调的缺陷,其特点如下:
1分离效率可达96%~98%,可分离出粒径≥0.2mm的颗粒;
2采用无轴螺旋,无水中轴承,维护方便;
3结构紧凑,重量轻;
4新型传动装置,其关键产件--减速器为先进的轴装式,不用联轴器,安装对中方便;
5衬条为快装式,便于更换;
6螺旋轴向位置可调,便于调整其尾部和箱壁的安全间隙.
构造及工作过程:
螺旋式砂水分离器由无轴螺旋、衬条、U型槽、水箱、导流板、出水堰和驱动装置组成。砂水混合物从分离器一端顶部输入水箱,混合液中重度较大的,如砂粒等将沉积于槽型底部,在螺旋的推动下,砂粒沿斜置的槽底提出升,离开液面后继续推移一段距离,在砂粒充分脱水后经排砂口卸至盛砂桶,而与砂水分离后的水从溢流口排出并送往厂内进水池。
主要技术参数:
参数 |
LSSF-260 |
LSSF-320 |
LSSF-355 |
LSSF-420 |
处理量 |
5~12 |
12~20 |
20~27 |
27~35 |
功率kW |
0.37 |
0.37 |
0.75 |
0.75 |
螺旋式砂水分离器订货要求:
1、按型号表示方式书写全称;
2、使用环境(户内、外及其它);
3、如采用钢筋混凝土水箱,应提供相关部分的工程设计资料。
外形安装尺寸表: 不锈钢水箱
尺寸代号 |
LSSF-260 |
LSSF-320 |
LSSF-355 |
LSSF-420 |
L |
4350 |
4770 |
6350 |
6700 |
L1 |
3840 |
4380 |
5890 |
6290 |
L2 |
3000 |
4000 |
||
L3 |
1000 |
1500 |
2000 |
2500 |
W |
1653 |
1748 |
1880 |
1920 |
W1 |
1320 |
1420 |
1580 |
1880 |
W2 |
1200 |
1260 |
1420 |
1720 |
H |
2100 |
2350 |
3050 |
3250 |
H1 |
1670 |
1860 |
2480 |
2590 |
H2 |
1600 |
1800 |
2250 |
2250 |
B1 |
1260 |
1340 |
1506 |
1800 |
B2 |
326 |
406 |
441 |
506 |
A1 |
2700 |
2800 |
3900 |
3800 |
A2 |
100 |
|||
A3 |
130 |
|||
进水口直径 |
Ф100 |
Ф150 |
Ф200 |
Ф200 |
溢水口直径 |
Ф150 |
Ф200 |
Ф250 |
Ф250 |
混凝土水箱
尺寸代号 |
LSSF-260Ⅱ |
LSSF-320Ⅱ |
LSSF-355Ⅱ |
LSSF-420Ⅱ |
L |
4800 |
5300 |
7000 |
7400 |
L1 |
3000 |
4000 |
||
L2 |
1000 |
1500 |
2000 |
2500 |
W |
1200 |
1260 |
1420 |
1720 |
H |
500 |
550 |
800 |
1000 |
H1 |
600 |
700 |
700 |
850 |
