◆ 产品特点: 用于信号线、数据线和直流电源线的高频电磁干扰滤波，优异高频干扰抑制特性，有效滤波范围可达10GHz，能有效抑制高频脉冲干扰。既能防止设备内的噪声电流耦合到电缆上，借助电缆传导辐射；也能防止外界环境的电磁干扰EMI在电缆上感应的噪声侵入设备。容量从100pF到3300pF。
◆ 安装特点：安装在金属面板上，金属面板隔离I/O端一周，面板既做滤波器接地又起到隔离滤波器输入、输出端耦合的作用；螺纹安装并且使用弹垫。
◆ 技术参数：
|
型号 |
电容量 |
额定电压（UR） |
电容组别 |
通用参数 |
|
FDC01-200-101 |
100pF |
200VDC |
X7R |
a.绝缘电阻 Ri≥1×1010Ω b.介质损耗 tgδ≤3.0% c.耐压试验 UT=2.5 UR,3s d.额定电流 7A e.容量偏差 ±20% f.温度范围 -55℃～+85℃ |
|
FDC01-200-471 |
470pF |
|||
|
FDC01-200-102 |
1000pF |
|||
|
FDC01-200-202 |
2000pF |
|||
|
FDC01-200-332 |
3300pF |
◆ 电路原理图
请百度北京天工通宇科技有限公司，登录公司官网查询。

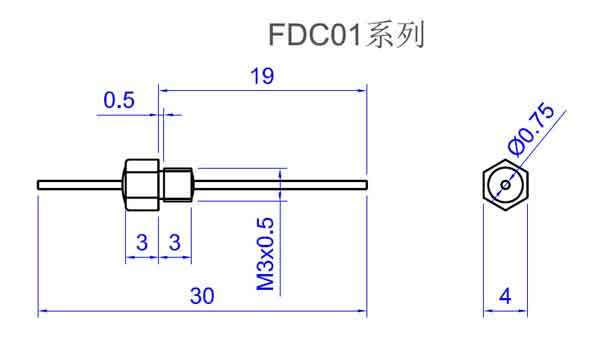

◆ 外形尺寸（封装）
◆ 插入损耗 （50Ω测量系统,GB7343/CISPR NO.17出版物）
|
插入损耗 Insertion Loss in dB |
|||||||||
|
频率（MHz） 容 量 |
0.01 |
0.10 |
1.0 |
10 |
100.0 |
300 |
500 |
1000 |
10,000 |
|
100pF |
― |
― |
― |
― |
5 |
12 |
18 |
22 |
41 |
|
470pF |
― |
― |
― |
2 |
19 |
26 |
31 |
35 |
56 |
|
1000pF |
― |
― |
― |
4 |
23 |
33 |
38 |
43 |
60 |
|
2000pF |
― |
― |
1 |
10 |
30 |
38 |
42 |
50 |
60 |
|
3300pF |
|
|
2 |
16 |
33 |
41 |
46 |
53 |
60 |
◆ 参考标准
[1] GB/T15287―94 抑制射频干扰整件滤波器 第一部分 总规范
[2] GB/T15288―94 抑制射频干扰整件滤波器 第二部分 分规范
[3] UL1283―1984 电磁干扰滤波器安全标准
