产品特点：
◆单相高性能F系列，两级共模加一级差模滤波电路，最佳的电磁干扰抑制特性；
◆内部节点保持在相对稳定的阻抗上，对源及负载的阻抗依赖较小，滤波性能稳定；
◆能有效抑制功率开关管动作时对电网产生的宽频电磁干扰；
◆能有效抑制连续或间隙性脉冲干扰；
◆ 额定工作电流6-10A, 可承受4―8倍的瞬间过电流，用于功率1200W—2000W以下的电力电子设备。
◆ 常规通用，高性价比，结构紧凑，安装方便。
使用场合：
◆用于电磁干扰幅度强，频带分布宽的恶劣电磁环境；
◆用于变频器、逆变器、开关电源、UPS等电子设备；
◆用于对噪声极度敏感设备。
◆ 技术参数：
|
额定电压 Rated Voltage |
125/250VAC |
||
|
额定电流 Rated Current |
6--10A |
||
|
工作频率 Operating Frequency |
50/60Hz |
||
|
耐压试验 Test Voltage |
线—线 Line to line |
1768VDC |
1min |
|
线—地 Line to ground |
2000VAC |
1min |
|
|
最大漏电流Leakage current |
0.8mA(250VAC@50Hz) |
||
|
温度范围 Temperature Range |
-25--+85℃ |
||
|
端接方式 Termination Methods |
输入端 Input |
输出端 Output |
|
|
焊片 |
焊片 |
||
◆ 插入损耗 Insertion Loss in dB
— 共模（CM）,--- 差模（DM） CM/DM
50Ω测量系统,GB7343/CISPR NO.17出版物 Measured in 50 ohm system ,as GB7343 or CISPR NO.17
|
插入损耗 （dB） |
||||||||||
|
频率（MHz） |
0.01 |
0.05 |
0.10 |
0.15 |
0.5 |
1.0 |
5.0 |
10 |
20 |
30 |
|
共 模 |
12 |
18 |
26 |
40 |
74 |
76 |
72 |
72 |
65 |
60 |
|
差 模 |
11 |
32 |
36 |
50 |
79 |
76 |
73 |
70 |
65 |
61 |

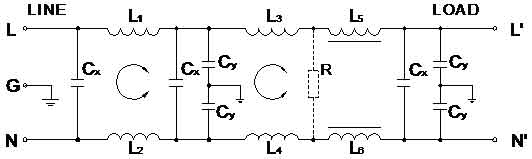

◆ 电路类型
◆ 外形尺寸（封装）
◆ 安装提示：
1 安装位置：滤波器安装的最佳位置应在电源线入口处，以缩短输入线在机箱内的长度，减少辐射干扰的空间耦合；
2 接地：滤波器的接地必须良好。对于金属外壳的滤波器，外壳必须与设备机箱进行低阻抗连接，即外壳必须与机箱面板面导电接触，并接好地线；
3滤波器输入端和输出端的布线：滤波器的输入线、输出线必须拉开距离，切忌并行走线，以避免输入线缆和输出线缆间发生耦合而旁路了滤波器，造成滤波器失效。
◆ 参考标准
[1] GB/T15287―94 抑制射频干扰整件滤波器 第一部分 总规范
[2] GB/T15288―94 抑制射频干扰整件滤波器 第二部分 分规范
[3] UL1283―1984 电磁干扰滤波器安全标准
