 无锡盖洛科技有限公司研制生产的方管形丝杠传动升降杆获得国家发明专利（专利号：ZL2004 1 0008746.3）并通过军队鉴定检验及设计定型(型号：TCP110型)，适用于升降天线、照明、摄影、避雷、环境监测等设备，目前产品已广泛应用于部队、武警、公安、交通、广电、民航、勘探、科考、抢险救灾、森林防火等领域。

一、概述

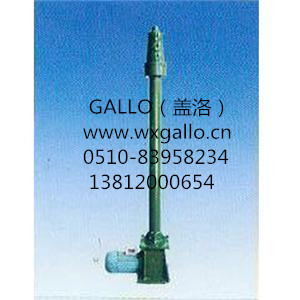

TCP110型方管丝杠传动升降杆是专为各种环境条件下天线或相关设备设计的升降装置，即可车载机动使用，也可在地面固定使用。其杆体采用铝合金材料，具有电动/手动两种升降模式，运用各节丝杠同步螺旋旋转传动方式驱动各节杆体同步升降原理，在规定高程内可牢靠锁止在任意高度进行工作；独特的工作原理和机械传动形式以及新颖的结构设计，使其与其它同类升降杆相比，定向性更好、升降速度更快、外形尺寸更小、工作载荷更大、操作方法更易、安装固定更牢、工作的稳定性、可靠性和安全性更强。

目前，该种升降杆已形成5m、7m、9m、12m、15m、18m等系列产品，可满足不同用户的各种需求。

二、结构组成及工作原理

TCP110型方管丝杠传动升降杆主要由220V交流电机、减速齿轮副、螺纹丝杠传动副、铝合金方管形杆体及电机齿轮副壳体、升降控制开关、电动/手动转换开关、限位开关、保险和手摇柄、钢丝拉绳等组成。结构如图所示(以7m升降杆为例)：



                                七米升降杆尺寸图片

基本工作原理：在升降杆体内由直径不等的螺纹丝杠通过螺母及座套与杆体精确套装在一起并转动自如，形成螺纹运动副。工作时，由交流电机(或手摇)驱动减速齿轮副，带动所有螺纹丝杠同步螺旋旋转，通过螺母及座套将该传动副的螺旋旋转运动转变为杆体的直线运动，从而实现升降杆升降。

三、主要技术指标

1)    起始高度：1.5～2.4m

2)    最大升高：5～18m

3)    升降时间：3～4min

4)    最大负荷：50～80kg

5)    工作电压：AC220V±20%～50Hz±5%

6)    电机功率：300～800W

7)    工作温度：-45℃～55℃

8)    贮存温度：-50℃～70℃

9)    产品自重：54～150kg

10)可靠性：连续运行5000次无故障

11)维修性：基层级维修时间≤1.5h

12)使用寿命：正常使用时≥10年

13)抗风能力：6级风能自如升降，各层拉线紧固后10级风能正常工作，12级风不损坏。

四、同其它升降杆的对比优势

目前国内生产使用的升降杆有多种类型，从驱动形式上分有电动型、液压型、气动型、手动型；从外形结构上分有方管形、圆柱形、人字塔形。不同形式的升降杆各有其特点，根据使用条件、使用要求的不同有着各自的适应范围。

从各类升降杆在国内实际使用的情况看，不同产品存在的问题和缺陷亦不尽相同，如：液压和气压驱动型升降杆易受高、低温气候影响，压力变化较大，也常因密封垫圈问题出现漏油、漏气现象从而影响正常工作，特殊情况还会遇到突然失压而急速下滑，造成事故或损坏设备、中断工作；两者还因结构复杂而价格昂贵。气压驱动型载荷较小，上升和下降时都会产生瞬间冲击现象，工作不平稳。圆柱形升降杆一是各节杆身易自转而使天线或设备方向不易固定；二是圆柱体不易与车身紧贴牢靠固定；国内有一种圆柱形手摇升降杆，将多个圆筒套装在一起，使用钢丝绳连接传动，只能升到顶部工作，不能在中间位置锁止工作；而钢丝绳也极易磨损，且不易被发现，也常出现升降杆因钢丝绳突然断裂而急速下滑事故。还有的升降杆因下降驱动不足(如液压、气压)或手摇钢丝绳下降，遇有大风时各杆体弯曲变形或寒冷天气出现冰冻，易出现卡滞不能下降；有的密封不严，沙尘天气时也极易因卡滞而不能升降，等等。
