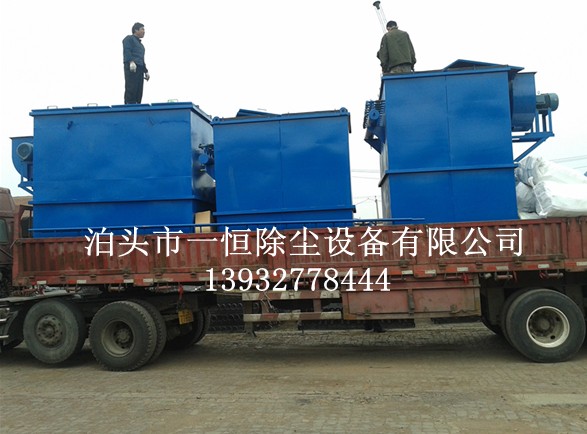

MC脉冲布袋除尘器用于含尘空气的粉尘分离，使含尘空气经过滤介质得到净化，以满足现代化环保要求，该设备的清灰系统采用电子脉冲控制。脉冲宽度及周期调节灵活，具有噪音小、电耗低、操作方便等优点。广泛适用于粮食、饲料、建材、化工、冶金、等行业的通风除尘及粉尘回收。
MC脉冲袋式除尘器的组成结构：
1、上箱体由可掀起的盖板和出风口组成；
2、中箱体由多孔板、滤袋装置和文氏管组成；
3、下箱体由进风口、灰斗和检查门组成；
4、排灰系统由减速装置和输灰、排灰装置组成；
5、喷吹系统由控制仪、控制阀、电磁脉冲阀、喷吹管、气包和防护装制组成；
6、控制仪表采用JMK—2型脉冲控制仪，WMK脉冲无触点控制仪。
2、中箱体由多孔板、滤袋装置和文氏管组成；
3、下箱体由进风口、灰斗和检查门组成；
4、排灰系统由减速装置和输灰、排灰装置组成；
5、喷吹系统由控制仪、控制阀、电磁脉冲阀、喷吹管、气包和防护装制组成；
6、控制仪表采用JMK—2型脉冲控制仪，WMK脉冲无触点控制仪。
MC脉冲袋式除尘器的工作原理：含尘气体由进风口进入中，下箱体，通过滤袋进入上箱体的过程中由于滤袋的各种效应作用。将粉尘气体分离开，粉尘被吸咐在滤袋上，而气体穿过滤袋由文氏管进入上箱体，从出风口排出。含尘气体通过滤袋净化的过程中，随着时间增加，而积在滤袋上的粉尘越来越多，因而使滤袋的阻力逐渐增加，通过滤袋子的气体量逐渐减少，为了使除尘器能正常工作所以要把阻力控制在限定范围内（一般为120-150毫米水柱）。这样当阻力升到限定范围的时候，由控制仪就要发出指令按顺序触发各控制阀，开启脉冲阀。气包内的压缩空气由喷吹管各孔经文氏管喷射到各对应的滤袋内，滤袋在气流瞬间反向作用下急剧膨胀，使积在滤袋表面的粉尘脱落，滤袋得再生。被清掉的粉尘落入灰斗经排灰系统排出机体，由于积在滤袋上的粉尘定期清除，被净化的气体正常通过，保证除尘器正常工作。
MC脉冲袋式除尘器的特点：
1、过滤风速髙，因而可减少过滤而积，使袋式除尘器小型化，价格较便宜。
2、布袋除尘设备阻力和处理风量变化较小，过滤能耗也小。
3、滤料以毡滤料为好，也可以使用机织布(涤沦绒布等。
4、早期的布袋除尘器在中箱体侧面有检查门，操作人员由此进入中箱体拆换滤袋，操作条件较差。目前的产品则设计成顶盖,开启方便，换袋可从上部换滤袋。
5、除尘器内部转动件少，维护工作量小。
6、清灰可在不中断过滤的情况下进行，脉冲袋式除尘器箱体无需做成分室结构。
