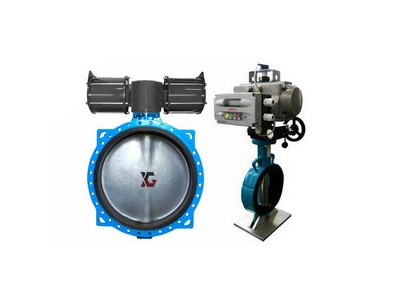

产品名称：	气动对夹式软密封蝶阀	产品型号：	D641X,D671X
驱动方式：	气动,电动,手动,涡轮	连接形式：	对夹式，法兰
结构形式：	双偏心,中线	密封结构：	软密封
压力范围：	1.6MPa-2.5MPa	公称通径：	DN50-2000
常用材质：	铸铁,球墨铸铁,WCB,不锈钢等	铭牌：	雄工品牌

产品说明

相关产品

订货流程

气动对夹式软密封蝶阀是管线优先选用的常规蝶阀，具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物。且重量轻，安装方便，驱动扭矩较小的优点。气动蝶阀既可作切断介质用，又可作调节介质的流量用。驱动装置根据用户要求，分别可采用手动、电动、气动等方式。选用不同材料的零件，配用不同材料的密封圈，可适应不同的介质、工况，使成本与性能达到最佳效果。
　　D671X气动蝶阀适用于温度≤120℃或≤150℃，公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业，特别适用于双向密封和阀体易锈蚀场合，作调节流量和截流介质。

气动对夹式软密封蝶阀的特点
　　1、小巧轻便，容易拆装及维修，并可在任意位置安装。
　　2、结构简单、紧凑，操作扭矩小，90°回转开启迅速。
　　3、流量特性趋直线，调节性能好。
　　4、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。
　　5、蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5 万次以上仍保持零泄漏。
　　6、密封件可更换，且密封可靠达到双向密封。　
　　7、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。
　　8、该阀可设计成法兰连接和对夹连接。
　　9、驱动方式可选择手动、电动或气动。

蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。蝶阀又叫翻板阀,是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。蝶阀(英文：butterflyvalve)是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。蝶阀全开到全关通常是小于90°，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。、工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。
