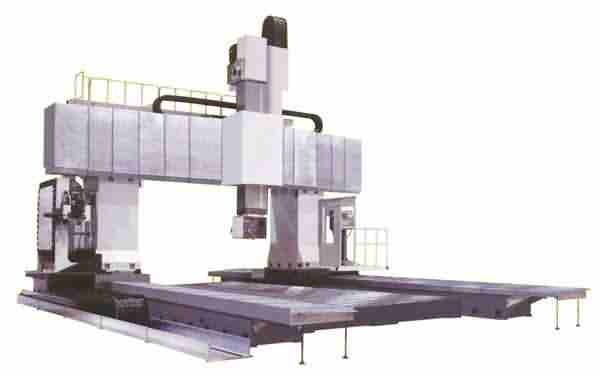

XK28系列数控龙门移动镗铣床、XH28系列数控龙门移动加工中心,主机结构均为龙门框架移动、工作台固定式结构.具有机床占地面积小、工作台承重大、自动化程度高等特点,可广泛适用于汽车、航空航天、机车车辆、纺织机械、印刷机械、造纸机械、机床等行业中对各种板类、箱体类、机架盘式刀库(容量为24把刀具类和模具等精密零件的数控机加工,工件一次装夹后可进行铣、镗、钻、铰、攻丝等多种工序加工;配备合适的附件铣头后,还可对工件进行五面加工,以及对各种复杂面进行二坐标数控加工.
XK28系列数控龙门移动镗铣床配置上刀库后即为XH28系列龙门移动加工中心,两种系列产品的其它主参数及性能特点基本相同.
两种系列产品均采用CAD优化和模块化设计,在现定型系列产品的基础上,可根据用户的特殊要求,对产品的结构和参数数据进行适当修改;并可根据不同加工零件的要求和类型,配置多种附件铣头、不同刀具容量的刀库,以及冷却装置等其它附属装置,以供用户自行选用.
主要结构性能和特点:
◆机床工件工艺:龙门框架采用钢板焊接件,工作台、溜板、滑枕等部件均采用树脂砂造型、高强度的优质铸铁件,该组合系当今世界数控机床的流行趋势,使整机具有良好的刚性和精度保持性能.
◆主铣头采用滑枕一减速箱分离式设计,使铣头精度得以提高;减速箱内采用滑移齿轮自动变速机构,以获得低速大扭矩和高速恒功率,可同时满足粗加工和精加工的工艺要求.
◆高精度主轴组合轴承,保证了主铣头的高性能、高精度.滑枕铣头还采用液压油缸进行平衡,运动平稳.
◆X、Y轴导轨副的最佳设计与配置,即使在重载荷下仍能保证机床具有良好的性能,X、Y轴均采用超重型直级运动导轨或镶钢一滚动块导轨,负载大、精度高,而超重型数控机床的X、Y轴则采用静压导轨副,达到无摩擦传动,导轨使用寿命长.
◆Y轴横梁导轨采用阶梯式设计,可确保机床的加工精度和长期的稳定性.
◆三轴传动均采用进口高精密级预载滚珠丝杠或双齿轮一齿条无间隙传动,从而确保传动精度.
◆三轴反馈采用光电编码器实现半闭环位置反馈,也可根据用户要求,采用光栅尺实现全闭环位置反馈,以提高机床的精度.
◆根据用户需求,可配置附件铣头自动更换装置及可自动分度的附件铣头.
◆刀具采用碟形弹簧拉紧,液压松刀.XH28系列产品可配置容量为20把、24把刀具的盘式刀库,实现立式自动换刀,或容量为50把、60把、80把,进行立卧式自动换刀(任由用户选用).
◆根据用户的不同要求,机床的数控系统可分别配置SIEMENS、FANUC、FIDlA、NUM、FAGOR等数控系统.
| XK28系列数控定梁龙门移动镗铣床 | |||||||||||
| 项 目 | 单位 | XK2830×8 | XK2830×10 | XK2830×12 | XK2830×16 | XK2840×8 | XK2840×10 | XK2840×12 | XK2840×16 | ||
| 工作台 | 工作台尺寸 | mm | 3000×8000 | 3000×10000 | 3000×12000 | 3000×16000 | 4000×8000 | 4000×10000 | 4000×12000 | 4000×16000 | |
| 两立柱间距离 | mm | 3900 | 4900 | ||||||||
| 工作台承重 | t/? | 7 | 7 | ||||||||
| T型槽宽度 | mm | 28 | 36 | ||||||||
| 加工范围 | 龙门框架行程—X轴 | mm | 8000 | 10000 | 12000 | 16000 | 8000 | 10000 | 12000 | 16000 | |
| 滑鞍行程—Y轴 | mm | 4000 | 5000 | ||||||||
| 滑枕行程—Z轴 | mm | 1250 | 1250 | ||||||||
| 主轴端面至工作台距离 | 最大 | mm | 1600 | 1600 | |||||||
| 最小 | mm | 350 | 350 | ||||||||
| 主轴 | 锥孔（7：24） | ISO50 | ISO50 | ||||||||
| 转速范围 | r/min | 10—2000 | 10—2000 | ||||||||
| 输出扭矩 | N.m | 1359/1873 | 1359/1873 | ||||||||
| 主轴电机功率 | KW | 37/51（连续/30min） | 37/51（连续/30min） | ||||||||
| 方滑枕截面尺寸 | mm | 420×470 | 420×470 | ||||||||
| 进给 | 切削进给速度范围 | mm/min | 1-5000 | 1-5000 | |||||||
| 快速移动 | X轴 | m/min | 10 | 10 | |||||||
| Y轴 | m/min | 10 | 10 | ||||||||
| Z轴 | m/min | 10 | 10 | ||||||||
| 刀库 | 刀库容量 | 把 | 40 | 40 | |||||||
| 形式 | 立卧转换链条式 | 立卧转换链条式 | |||||||||
| 最大铣刀盘直径 | 满刀 | mm | Φ125 | Φ125 | |||||||
| 相邻空刀 | mm | Φ250 | Φ250 | ||||||||
| 刀具最大长度 | mm | 400 | 400 | ||||||||
| 刀具最大重量 | Kg | 20 | 20 | ||||||||
| 换刀时间（刀—刀） | s | 5.5 | 5.5 | ||||||||
| 机床定位精度 | 执行ISO标准（ISO8636—1：2000） | X轴 | mm | 0.015/2000带光栅尺 | 0.015/2000带光栅尺 | ||||||
| Y轴 | mm | 0.020带光栅尺 | 0.025带光栅尺 | ||||||||
| Z轴 | mm | 0.015带光栅尺 | 0.015带光栅尺 | ||||||||
| 重复定位精度 | 执行ISO标准（ISO8636—1：2000） | X轴 | mm | 0.010/2000带光栅尺 | 0.010/2000带光栅尺 | ||||||
| Y轴 | mm | 0.014带光栅尺 | 0.016带光栅尺 | ||||||||
| Z轴 | mm | 0.010带光栅尺 | 0.010带光栅尺 | ||||||||
| 机床重量 | t | 100 | 120 | 140 | 180 | 110 | 130 | 150 | 190 | ||
| 电器总容量 | KVA | 110 | 110 | 110 | 110 | 110 | 110 | 110 | 110 | ||
| 数控系统 | 西门子SIEMENS 840D | 西门子SIEMENS 840D | |||||||||
