罗道罗全自动压差过滤器减速机采用NRV型减速机，散热性好

全自动压差过滤器清洗工作原理：

1、全自动压差过滤器洗定时反冲洗排污

定时清洗排污，可设定时间为2-24小时动作。北京罗道罗环保科技有限公司，当定时时间到，电动执行器打开排污阀，过滤器进行排污30-60秒，然后电动执行器将转向蝶阀旋转90°至阻挡滤筒位，改变水流途径，进行反冲洗排污30-60秒。转向蝶阀复位，继续排污3-5秒，然后关闭排污口。

2、压差控制排污

压差控制器动作值可设定为0.03-0.07MPa，当过滤器前后压差达到压差控制器设定值时，压差控制器动作，北京罗道罗环保科技有限公司，过滤器排污阀开启，30-60秒结束，转向蝶阀复位，继续排污3-5秒，关闭排污阀。

3、全自动压差过滤器可手动控制，通过控制箱上按钮，可直接控制清污、排污。

全自动压差过滤器的特点：

a. 全自动压差过滤器采用多个滤筒过滤，有效过滤面积大，压力损失小。设计过滤面积为进出口面积的3～5倍。

b. 全自动压差过滤器维修、维护方便：设置检修人孔，装卸滤筒方便，反冲洗过滤器

c. 全自动压差过滤器过滤器采用多滤筒过滤、逐个滤筒清洗的结构，清洗时不间断供水。

d. 全自动压差过滤器程序控制：可根据用户现场实际情况需要设定系统的各项参数。

e. 全自动压差过滤器先进的控制系统：控制系统的精确度高，并可根据不同水质调整其工作模式和运行状态，以提高其适应水质能力。

f. 全自动压差过滤器电子水处理仪方便的控制方式：压差／时间同时控制或分别控制，可根据实际工况及需求任意选择，自动运行；同时设手动／自动转换开关，控制方式可预先设定，并可气互锁，

g. 全自动压差过滤器设有就地控制，必要时可设远传控制转换开关，以实现就地操作和远控操作。

h. 全自动压差过滤器留有运行状态输出、故障报警输出等功能，保证设备使用在安全可靠条件下

反冲洗过滤器清洗工作原理：

反冲洗过滤器清洗定时反冲洗排污

定时清洗排污，可设定时间为2-24小时动作。北京罗道罗环保科技有限公司，当定时时间到，电动执行器打开排污阀，过滤器进行排污30-60秒，然后电动执行器将转向蝶阀旋转90°至阻挡滤筒位，改变水流途径，进行反冲洗排污30-60秒。转向蝶阀复位，继续排污3-5秒，然后关闭排污口。

精确度高，并可根据不同水质调整其工作模式和运行状态，以提高其适应水质能力。

电子水处理仪方便的控制方式：压差／时间同时控制或分别控制，可根据实际工况及需求任意选择，自动运行；同时设手动／自动转换开关，控制方式可预先设定，并可气互锁，

反冲洗过滤器设有就地控制，必要时可设远传控制转换开关，以实现就地操作和远控操作。

反冲洗过滤器留有运行状态输出、故障报警输出等功能，保证设备使用在安全可靠条件下

全自动压差过滤器性能特点

1. 全自动压差过滤器减速机采用NRV型减速机，外壳采用优质铝合金压铸结构，散热性好、噪声小，重量轻，承载能力大。

2.密封装置采用CV62.1-85标准增强四氟双端面密封结构，密封性能可靠、使用寿命长、承压能力强。

3. 全自动压差过滤器顶部设有排气阀，结构紧凑、启闭灵敏。

4. 全自动压差过滤器差压控制系统采用D520/7DD切换差可调式差压控制器，信号反馈正确、灵敏。

5. 全自动压差过滤器多元滤芯结构，有效过滤面积大，压降小，反冲洗效率高。

6. 全自动压差过滤器滤芯花板采用不锈钢，与反冲洗吸盘工作界面进行镜面处理。

7. 反冲洗吸盘采用增强聚四氟乙烯结构及反冲洗自整机构，能确保吸盘与滤芯花板的长效密封，增强了反洗效果。

8. 反冲洗过滤器电气控制系统采用PLC可编程控制器，清洗模式采用差压控制、定时控制及手动控制并联模式，清洗模式采用定时定位模式，反洗流量小，反洗彻底。

反冲洗过滤器系统中共有3组以上并联的过滤器组件组成，当过滤器反冲洗时，其中1组在反冲，其余几组过滤器在正常过滤。过滤系统的阀门均为耐温达250℃的V型软密封球阀，执行机构采用双室转角式气缸。过滤元件采用进口的“金属锲形缠绕丝网”，该滤芯具有极高的强度和耐用性，可以耐受过滤反冲时周期循环性的冲击，还具有容易清洗的优点，因为楔形网是一种近乎二维的滤网，它没有颗粒堆积堵塞的死区。该过滤元件被广泛应用于石化、冶金、造纸等高要求、高精度的过滤场合。

    正常工作状态下，介质从下而上通过过滤组件，由滤芯的外表面将原料中的颗粒杂物阻隔，干净液体由体内排出，经过滤器出口流出。反冲洗工作状态时，冲洗液按过滤时的反向流动，将过滤元件的外表面上堆积的固体颗粒冲洗掉。系统外带蒸汽接口法兰，供开工或维护时及时对污物进行吹扫，杂物由过滤器的排放阀排出。过滤器的进出口配有一台差压变送器，当过滤器的差压达到设定值时，其输出4～20mA信号到PLC或DCS，由PLC或DCS组态向现场防爆电磁阀输送信号，通过电磁阀控制气动球阀动作实现过滤器的自动反冲洗。反冲洗时过滤器关闭其中一组阀门的进料口，打开反冲洗口，延时反冲后打开进料口，关闭反冲口进入正常过滤。利用已过滤的原料介质的自身压力由内向外对过滤滤芯进行反向冲洗，并按顺序对每组进行反冲洗，等反冲洗完毕后，系统的压差恢复到正常工作状态，反洗结束。直到下一个反洗信号来时重新启动反洗。

反冲洗过滤器的现场设有手动控制按钮，可以在现场对过滤器进行强制反冲洗。

全自动压差过滤器

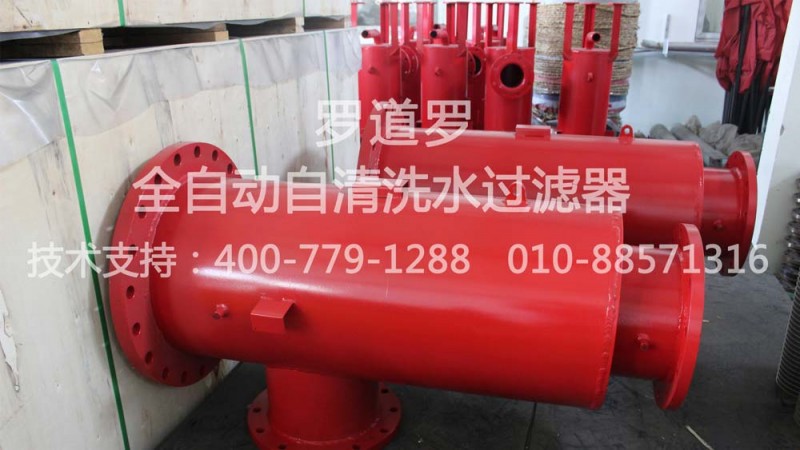

   全自动压差过滤器是除去液体中少量固体颗粒的小型设备，可保护压缩机、泵、仪表和其它设备的正常工作，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。本公司生产的过滤器具有结构紧凑、过滤能力大、压损小、适用范围广、维护方便、价格低廉等优点。
