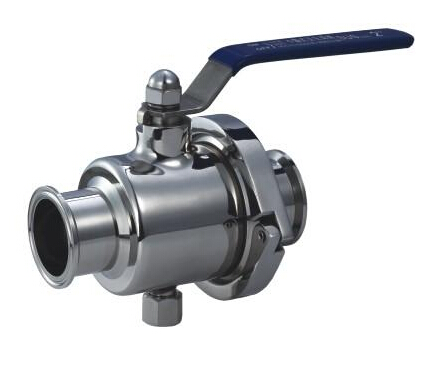

【卫生级无滞留液球阀】产品概述
【卫生级无滞留液球阀】流体阻力小：球阀是所有阀类中流体阻力最小的一种。开关迅速、方便：只要阀杆转动90°，球阀就完成了全开或者全关动作，很容易实现快速启闭。阀座密封性能好。大多数球阀的密封圈都采用聚四氟乙烯等弹性材料制造，软密封结构易于保证启封，而且球阀的密封力随着介质压力的增高而增大。阀杆密封可靠。
球阀启闭时阀杆只作旋转运动而不作升降运动，阀杆的填料密封不易破坏，且阀杆倒密封的密封力随着介质压力的增高而增大。由于聚四氟乙烯等材料具有良好的自润滑性，与球阀球体的磨擦损小，故球阀的使用寿命长。生级无滞留液球阀可配置气动、电动、液动等多种驱动机构，实现远距离控制和自动化操作。球阀阀体内通道平整光滑，可以输送粘性流体、浆液以及固体颗粒。
球阀启闭时阀杆只作旋转运动而不作升降运动，阀杆的填料密封不易破坏，且阀杆倒密封的密封力随着介质压力的增高而增大。由于聚四氟乙烯等材料具有良好的自润滑性，与球阀球体的磨擦损小，故球阀的使用寿命长。生级无滞留液球阀可配置气动、电动、液动等多种驱动机构，实现远距离控制和自动化操作。球阀阀体内通道平整光滑，可以输送粘性流体、浆液以及固体颗粒。
【卫生级无滞留液球阀】产品特征
|
公称压力 |
适用稳定范围 |
适用介质 |
螺纹类型 |
|
1.6-6.4MPa |
-20～232℃～350℃ |
水、油、气及某些腐蚀性液体（W。O。G） |
G。NPT。BSPT。BSP。DI259/2999 |
【卫生级无滞留液球阀】主要连接尺寸及重量
|
SIZE |
1/4" |
143/8" |
17.51/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
|
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
|
L |
60 |
60 |
70 |
85 |
95 |
110 |
130 |
150 |
190 |
210 |
268 |
|
H |
50 |
50 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
|
E |
100 |
100 |
22.7 |
27.5 |
33.5 |
42 |
48.6 |
60.5 |
76.3 |
90 |
106.5 |
卫生级无滞留液球阀主要零件材料
|
零件名称 |
材质 |
|
|
阀体 |
不锈钢CF8M |
碳钢WCB |
|
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
阀盖 |
不锈钢CF8M |
碳钢WCB |
|
球体 |
不锈钢SS316 |
不锈钢SS304 |
|
阀杆 |
不锈钢SS316 |
不锈钢SS316 |
|
螺母 |
不锈钢SS304 |
不锈钢SS304 |
|
垫圈 |
不锈钢SS304 |
不锈钢SS304 |
|
手柄套 |
塑料 |
塑料 |
|
手柄 |
不锈钢SS304 |
不锈钢SS304 |
|
阀杆螺母 |
不锈钢SS304 |
不锈钢SS304 |
|
填料压盖螺母 |
不锈钢SS304 |
不锈钢SS304 |
|
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
止推垫圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
螺栓 |
不锈钢SS304 |
不锈钢SS304 |
