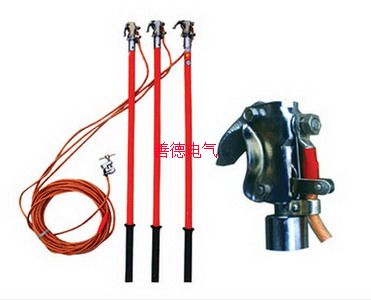

河北善德电气有限公司专业生产：接地线→高压接地线→手握式接地线（线路型室外接地线）产品分类：接地线→短路接地线→携带型短路接地线→手握式高压接地线产品名称：JDX-W型 手握式携带型短路接地线规格型号：10KV手握式接地线 35KV 手握式接地线 66KV 单舌式接地线 10KV 单簧式接地线 220KV 单簧式接地线 500KV 单舌式接地线接地棒材质： 绝缘玻璃钢接地线特点： 接地线按使用环境不同可分为： 1室外接地线:尺寸长度一般为:3×1.5米＋13.5米 (其中3指接地线分相数,既有3根分叉。1.5指分相的长度。13.5指汇流夹到接地线夹之间接地铜线的长度) 2室内接地线:尺寸长度一般为:3×1米＋5米(其中3指接地线分相数,既有3根分叉。1.5指分相的长度。5指汇流夹到接地线夹之间接地铜线的长度) 3个人保安线: 备注:接地棒绝缘杆的长度可根据用户的要求定做 携带型短路接地线一、概述 JDX系列携带型短路接地线是按能源部SD332-89技术标准，结合广大电力工作者对接地线的改进要求，由本公司科研人员及电力系统工程技术人员共同开发的一种新型产品。JDX系列携带型短路接地线于2000年6月通过电力部安全工器具质量监督检测测试中心的型式试验，所有试验项目全部合格。 二、结构特点 1. 由导线端线夹、短路线、汇流夹、接地线、接线鼻、接地端线夹或临时接地极以及接地操作棒等组成。 2. 导线端和接地端的线夹采用优质铝合金压铸，与其配套的紧固件金属均经镀镍处理。 3.接地操作棒采用绝缘性能与机械强度俱佳的高级环氧树脂、玻璃纤维精制而成，同时对操作手柄加装硅橡胶护套，合牢固，绝缘更为安全可靠。 4.短路线与接地线采用多股优质软铜线绞合而成,并外覆柔软、耐高温的透明绝缘护层，可以防止使用中对接地铜线的磨损，确保作业人员在操作中的安全。 5.接线鼻和汇流夹与接地铜线及外护套采用压接新工艺,软连接可有效地防止使用时连接处铜线断股，提高了接地线的可靠性和使用寿命。 三、分类及型号说明按接地操作棒功能及结构分类： JDX系列短路接地线按照操作棒接电线夹与短路接地引导线不同分别进行分类： 1、 线路型短路接地线：适用于架空线路停电检修用。主要有：（1）双舌式接地棒（双簧接地棒）：具体规格分为：JDX-S-10KV双簧接地棒，JDX-S-35KV双簧接地棒，JDX-S-110KV双簧接地棒，JDX-S-220KV双簧接地棒，JDX-S-330KV双簧接地棒，JDX-S-500KV双簧接地棒。 (2) 单舌式接地棒 (单簧接地棒) ：具体规格分为：JDX-D-10KV单簧接地棒，JDX-D-35KV单簧接地棒，JDX-D-110KV单簧接地棒，JDX-D-220KV单簧接地棒，JDX-D-330KV单簧接地棒，JDX-D-500KV单簧接地棒。 （3）螺旋压紧式(线路型)：具体规格分为：JDX-L-10KV螺旋压紧式接地棒，JDX-L-35KV螺旋压紧式接地棒，JDX-L-110KV螺旋压紧式，JDX-L-220KV螺旋压紧式接地棒，JDX-L-330KV螺旋压紧式接地棒，JDX-L-500KV螺旋压紧式接地棒 2、 变电型短路接地线：适用于铜铝排母线和室内外开关柜内停电检修用。 (1) 平口螺旋压紧式接地棒 (2) 手握式接地棒 3按短路接地引导线分： (1) 组合式接地线。三相短路接地线经汇流夹后共同使用一条接地引导线接地。 (2) 分相式接地线。每相短路接地线由独立的引导线接地。备注：短路接地线接地引导线标称截面有：16 mm2;, 25mm2;, 35mm2;, 50mm2;,70mm2;,95mm2;可根据电压等级及额定短路电流大小进行选择
注：如有特殊可根据客户要求定做
