西门子DP紫色电缆代理商
人气:16  销量:0  评价:0
单价 ￥1.00
库存 99件
品牌 西门子
 西门子DP紫色电缆    西门子DP紫色电缆    西门子DP紫色电缆

<西门子>上海凯台自动化设备有限公司“诚信”为本公司生存之本、发展之基的经营理念，信守合约、履行承诺，不断增强“责任大于天，诚信贵于金”的经营意识，做到质量与价格相符，承诺与兑现一致。

b_8CD75741281A390



工业用双绞电缆







主要经营

德国：SIEMENS西门子：PLC及 模块：   S7-200、 S7-300、 S7-400、S7-1200、S7-1500、系列，

                     变  频  器：  MM420、 MM430、 MM440、 6SE70、 6RA70系列，

                     触  摸  屏：  OP27、  OP37、  OP270、  OP370等系列，

                     数      控：6SN、1FT、6FC、6FX，1FK等系列



联系人:<李涵>

QQ:1202834                                 24小时咨询服务:15120182542

邮箱:1202834@qq.com                        上海凯台自动化控制设备有限公司

传真:021-37682321                          公司地址:上海市松江区弘翔路281弄202号

电话:021-61840802

我公司可以按用户要求为根据用户的实际需求，询价，洽谈。



公司流程：

                      一：报价，洽谈商议。

  双方经过电话洽谈确定货物，产品，价格及要求。

                      二：双方签订产品购销合同付款（传真签订合同、实地签订合同均可）。

                      三：经理根据合同安排仓库发货，确认数量，及产品。                             四：跟踪物流或快递送到客服手中。

联系人：李涵<经理>联系电话：021-61840802

                                              ：151-0218-2542



我公司出售的产品按照国家法规西门子质保进行保修，（保修期为一年）

         西门子DP紫色电缆     西门子DP紫色电缆      西门子DP现场总线

以下西门子货号，仅供参考：

Benefits

数据传输抗干扰能力强

  • 塑料和纤维编织保护层双重屏蔽。

  • 系统范围内的一致接地方案

  • 不含硅，因此特别适用于汽车行业（如喷漆生产线）

  • 可提供标准型和无卤素型。

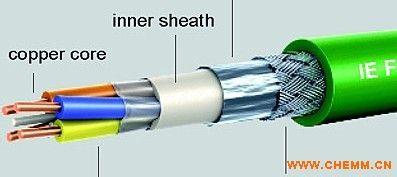

Design

工业用双绞电缆

  • 2 x 2芯

  • 双芯，带有两个占位元件，扭绞成对。

  • 每对装在塑料膜内，并用一层塑料包覆的铝箔屏蔽。

  • 外部屏蔽编织层由围绕所有导线对的镀锡铜线编织。

  • 塑料护套(PVC)。

ITP 软线可作为预装配电缆，以以下型式供货：

  • IITP 标准电缆 9/15
    有一个 9 针和 15 针接头。 用来直接将有 ITP 接口的数据终端连接到有 ITP 接口的工业以太网部件。

  • ITP XP 标准电缆 9/9
    有二个 9 针接头。 该电缆为双绞电缆，用于将两个带有 ITP 接口的工业以太网部件直接相连。

  • ITP XP 标准电缆 15/15
    有二个 15 针接头。 该电缆为双绞电缆，用于将两个带有 ITP 接口的工业以太网部件直接相连。



网络组件

数据终端

网络组件

ITP XP 9/9

ITP 9/15

数据终端

ITP 9/15

ITP XP 15/15

预装配 ITP 电缆的可能应用

工业双绞线接头（9 针）

  • 金属 Sub-D 接头。

  • 垂直出线

  • 用来将 2 根双芯接线电缆连接到 OSM 或 ESM。

  • 使用改锥装配，简便。

工业双绞线接头（15 针）

  • 金属 Sub-D 接头。

  • 可变的电缆引线

  • 用来将 2 根双芯接线电缆连接到数据终端。

  • 内部插入式跨接线用于带有内装双绞线收发器的 SIMATIC NET CP 中，将 AUI 自动转换成双绞线运行。

  • 使用改锥装配，简便。



Functions

  • 由于有双重、特别细密的屏蔽，这种工业双绞线电缆特别适宜于遭受电磁干扰的工业环境应用，例如用于控制箱的连接。

  • 过外部屏蔽可实现系统范围的接地方案。

  • ITP 电缆耐燃设计，有一个共聚物外壳 FRNC（耐燃无腐蚀）。

  • 这种电缆的性能显著地超出国际电缆接线标准类型 5。 它们可用于 300MHz，因而也适宜于今后的应用，例如包括用于 100 M bit/s的快速以太网。



Technical Specifications

订货号

6XV1 850-0AH10

6XV1 851-0AH10

产品类型描述

用于工业以太网的 ITP 标准电缆 GP

用于工业以太网的 ITP FRNC 电缆 GP

电缆名称

J-02YSCY 2 x 2 x 0.64/1.5 PIMF F GN

J-02YSCH 2 x 2 x 0.64/1.5 PIMF F GN FRNC

电气数据



单位长度的衰减测量



  • 10MHz时

5.7 dB/100 m

5.7 dB/100 m

  • 100 MHz 时

18.0 dB/100 m

18.0 dB/100 m

  • 在 300MHz 时

31.0 dB/100 m

31.0 dB/100 m

特征阻抗，
1 MHz ...100 MHz 时

100 W

100 W

  • 相对对称容差

± 15%

± 15%

特征阻抗，
100 MHz ...300 MHz 时

100 W

100 W

  • 相对正公差

+ 45%

+ 45%

单位长度的近端串扰衰?p



  • 1 MHz ...100 MHz 时

80 dB/100 m

80 dB/100 m

  • 1 MHz ...300 MHz 时

80 dB/100 m

80 dB/100 m

10 MHz 时的表面转移阻抗

0,02 mOhm/m

0,02 mOhm/m

AWG22 线单位长度的直流阻抗

53 mOhm/m

53 mOhm/m

最大工作电压

160 V

160 V

机械数据



内部导体的外部直径

0.64 mm

0.64 mm

电缆护套的厚度

6 mm

6 mm

  • 厚度的对称公差

0.3 mm

0.3 mm

电缆护套的宽度

9.4 mm

9.4 mm

  • 宽度的对称公差

-0.5 mm

-0.5 mm

AWG22 线的线缆直径

0.64 mm

0.64 mm

环境温度



  • 工作期间

-40 ... +80 °C

-40 ... +80 °C

  • 运输期间

-40 ... +80 °C

-40 ... +80 °C

  • 存储期间

-40 ... +80 °C

-40 ... +80 °C

  • 安装时

-25 ... +80 °C

-25 ... +80 °C

弯曲半径



  • 一次弯曲

60 mm

60 mm

  • 重复弯曲

90 mm

90 mm

最大张力负荷

80 N

80 N

铜线的单位长度重量

46 kg/km

46 kg/km

屏蔽类型

阻尼塑料膜，编织层：
镀锡铜线，直径 0.20 mm，覆盖率约为 90%

阻尼塑料膜，编织层：
镀锡铜线，直径 0.20 mm，覆盖率约为 90%

单位长度重量

96 kg/km

98 kg/km

燃烧特性

IEC 60332-1

IEC 60332-3-24 Category C，
IEC 60332-3-23 Category B

耐化学腐蚀



  • 耐矿物油

有条件耐受

有条件耐受

  • 耐油脂

有条件耐受

有条件耐受

产品性能



  • 无卤素

X

√

  • 不含硅树脂

√

√

UL 认证/额定值 300 V

-

√/CMG/CL3/防晒
