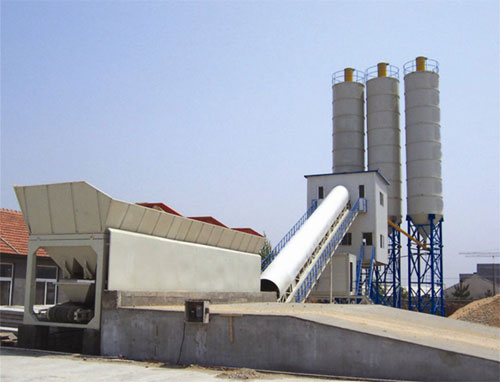

序号
|
名称
|
技术参数、规格及说明
|
备注 |
|
1
|
搅拌
系统
|
l、型号：JS1500
2、型式：双卧轴强制式
3、进料容量：2400L
4、出料容量：1500 L
5、卸料高度：3.8 m
6、最大骨料粒径(卵石/碎石)：80/60mm
7、电机功率： 2×30KW
8、搅拌叶片、衬板：耐磨材料
9、卸料气缸：QGB80×200-S 2件
系统说明：
l、搅拌机设计合理，搅拌时问短、消耗低、噪声小、易损件寿命长。
2、搅拌叶片与衬板均使用耐磨材料，经久耐用，拆卸更换方便。
3、驱动装置及轴端密封仿意大利仕高玛技术。
4、卸料门为气动控制，有三个停留点及手动开闸，无噪音。
|
电机：山东开元
气缸：山东济南
|
|
2
|
电控系统
|
电气控制系统由电脑主机、显示器，打印机、通电
缆，称重仪表等组成。
l、运行与管理于一体，操作简单方便。
2、配料系统采用微机集中控制。
3、搅拌站运行数据可保存10年以上，便于设置管理。
4、配方可以用数字表示，方便用户识别，配方数可几十种。
5、在脱离自动控制的情况下，手动操作系统仍能完成对搅拌站的控制，如配料，搅拌，卸料等工作。
6、本系统强电部分自成一体，与弱电部分完全分开，提高了弱电的抗干扰能力，也使强电部分大为简化，维护更为方便。
7、配有监视系统。
系统说明：
本系统具有性能先进，可靠性高，外型美观等特点。
控制台采用人机工程学原理设计，操作舒适。
|
|
|
3
|
提升
系统
|
骨料提升系统采用皮带输送机。
l、电动滚筒：YZ1-22-2.0-80х63-S
2、功率：22KW
3、皮带规格：B=800
4、皮带速度：2.0m/s
5、输送能力：600T /h
系统说明：
输送机上盖下兜，可适应全天候工作。暂存料斗缩短了配料时间，提高了生产率。
|
电动滚筒：山东淄博
皮带：山东景芝
|
|
4
|
骨料暂存斗 |
1、 暂存料斗容积：2.8m3
2、 气缸：QGBZ100×250
系统说明：
暂存料斗能够暂存一贯骨料，省去了配料时间，提高了生产率。
|
气缸：山东济南 |
|
5
|
骨料
称量
系统
|
骨料称量系统由：骨料仓、机架、称量斗、骨料输送机、传感器等组成。
1、骨料仓
(1)容量15m3×3
(2)落料门：6个
(3)气缸：SCF80×300-CA-Y 8台
2、称量斗
(1)容量：5000L
(2)计量方式：累加计量
(3)传感器：2000kg×3
(4)计量精度：±2％
3、皮带输送机
(1) 皮带规格：650mm
(2) 皮带速度：1.6 m/s
4、电动滚筒：
(1)型号:TDY11-1.6-65-50
(2)功率：11KW
系统说明：
骨料仓采用装载机或上料皮带机上料。骨料仓下部设有弧门给料器，该弧门依靠气缸开启和关闭，同时结合微机集中控制，在配料时，弧门开启给料，能够达到精确配料。称量斗下设一条水平皮带机，上吊挂四只传感器，连同皮带机、称量斗、各种骨料依次累积称量。骨料称量放料由PLC控制，保证精度。皮重超重微机能自动报警，再次称量皮重自动回零。骨料配料完毕，由皮带机送入提升斗内，提升斗沿轨道上升，将骨料卸入搅拌机内。
|
气缸：山东济南
传感器：青岛同乐
皮带：山东景芝
电动滚筒：山东淄博
|
|
6
|
水泥
称量
系统
|
水泥称量系统由水泥称量斗、气动蝶阀、传感器等组成。
1、水泥称量斗：
(1)容积：1000L。
(2)称量范围：0～1000kg
(3)称量精度：±1％
2、传感器：500kg×3
3、气动蝶阀：DN250
系统说明：
水泥称量采用全密封装置，称量斗通过3只传感器称量。称量斗料门采用典型气动蝶阀驱动门，开门灵活，密封严密。
|
传感器：青岛
气动蝶阀：济南
|
|
7
|
粉煤灰称量系统
|
粉煤灰称量系统由粉煤灰称量斗、气动蝶阀、传感器等组成。
1、粉煤狄称量斗：
a)容积：650L
b)称量范围：0～650 kg
c)称量精度：±1％
2、传感器： 300 kg×3
气动蝶阀：DN 200；
系统说明：
粉煤狄称量采用全密封装置，称量斗通过3只传感器称量。称量斗料门采用强典型气动蝶阀驱动门，开门灵活，密封严密。
|
传感器：青岛
气动蝶阀：济南
|
|
8
|
水称量系统
|
水计量系统由：用户自建水池、水泵、水称量斗、电磁阀等组成。
l、供水泵型号：QY40-18-4 电机功率：2.2 KW
2、卸水泵型号：75DWB60-5 电机功率：2.2kw
3、水称容量：500L
4、传感器： 300kg×2
5、称量精度：±1％
系统说明：
水泵在控制系统的控制下，将水箱里的水泵出，经传感器计量到预设数值时，泵停止.卸水时加压泵开启，使水加压流向搅拌机内。
|
水泵：博山化工泵厂
传感器：青岛
|
|
9
|
液态外加剂计量系统
|
液态外加剂称量系统2套。
液念外加剂称量系统由：外加剂储箱、外加剂称、
水泵、传感器等组成。
1、供外加剂泵型号：DWB50功率：0.75*2 kw
2、外加剂称：45L
3、外加剂储箱：3m3
4、称量精度：±1％
5、传感器：100kg×2
6、气缸：QGBQ40×50-MF1
系统说明：
外加剂泵在控制系统的控制下，将外加剂箱里的外加剂泵出，经传感器计量到预设数值时，泵停。卸料时气缸启，使外加剂流向水称量斗，与水一起流入搅拌机内。同时另一路水泵继续工作循环外加剂，起搅拌作用，以防外加剂沉淀，水泵由微机控制开关。
|
水泵：博山化工泵厂
传感器：青岛
|
|
10
|
气路
系统
|
气动系统由空压机、气缸、电磁阀、气路元件等组成。
1、空压机： 11kw
2、电磁阀
3、气缸
4、气源处理件
系统说明：
空压机巾的压缩空经过气源处理件净化、减压、加油后进入各支路，正常工作状态气路中压力应保持在0.5—0.7Mpa范围内。
|
空压机：山东青岛
电磁阀等气路元件：益华气动
|
|
11
|
主楼
支架
|
由梯子、平台、护栏、钢构支架等组成。 |
|
|
12
|
拢料斗
|
拢料斗安装在搅拌机下面，搅拌好的混凝土经拢料斗溜入混凝土运输车。 |
|
|
13
|
外包装 |
主楼部分采用夹芯板装饰，外观整齐。 |
|
|
14
|
除尘系统 |
除尘系统由除尘器、除尘管等组成。
l、除尘器： YSCQ(I)
2、除尘管：
系统说明
土楼内部设有除尘装置，主机、暂存料斗、粉料计量斗中产生的灰尘经由除尘器中过滤布袋，振动器每隔一段时间将灰尘振落。
|
|
|
15
|
螺旋输送机
|
水泥螺旋输送机： 粉煤灰螺旋输送机：
(1)规格：Φ273х9000 (1)规格：Φ219х9000
(2)数量：2条 (2)数量：2条
(3)输送量： 65t/h (3)输送量：45t/h
(4)电机功率：15 kw (4)电机功率：ll kw
系统说明：
l、水泥输送采用全密封装置，出料口与计量斗采用软连接不影响计量精度。
2、接料口为万向球节，可调节角度偏差，且密封性好。
3、螺旋叶片与简体间隙小，传输效率高。
|
|
|
16
|
水泥仓 |
水泥仓：
(1)规格：100t×4
(2)除尘器：4个
(3)阻旋式料位计：ULGA一240 8个
系统说明：
水泥仓设有上、下料位。粉料由粉料仓上部吹入，粉料仓顶部设有除尘装置，减轻了粉料仓负荷压力，并且防止了粉尘对空气的污染。破拱装置安置在锥部，与气路系统、控制系统组合，可实时地对水泥进行自动破拱，也可手动破拱。
|
|
|
17
|
控制室
|
1、采用彩色夹心板，具有保温、隔热功能。
2、空调(冷暖型)
3、支架
系统说明：
控制室宽敞明亮，视野开阔
|
|
|
18
|
随机 配件
|
l、随机专用工具l套。
2、使用说明书l套。
3、搅拌机衬板及叶片共4件。
4、橡胶电缆等l套。
|
|
|
15
|
总功率
|
约155kw
|
|
