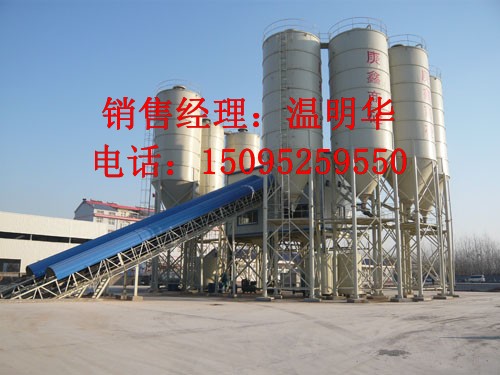

序号
|
名称
|
技术参数、规格及说明
|
备注 |
|
1
|
搅拌
系统
|
1、型号：MAO4500/3000
2、型式：双卧轴强制式
3、进料容量：4800 L
4、出料容量：3000L．
5、卸料高度：4.2 m
6、电机功率：55kW×2
7、搅拌叶片、衬板：耐磨材料
系统说明：
1、星齿轮减速器，体积小、效率高、极为可靠。
2、衬板、叶片材质为高铬耐磨铸铁，角度设计合理，搅拌效果好，速度快，使用寿命长。
3、四轴端配有全自动密封注油系统。
4、卸料门为液压油泵控制，有三个停留点及手动开闸，无噪音。
5、超重设计，减震极佳。
|
搅拌主机：
珠海
仕高玛
|
|
2
|
电控系统
|
电气控制系统由电脑主机、显示器，打印机、通电
缆，称重仪表等组成。
l、运行与管理于一体，操作简单方便。
2、配料系统采用微机集中控制。
3、搅拌站运行数据可保存10年以上，便于设置管理。
4、配方可以用数字表示，方便用户识别，配方数可几十种。
5、就有误差分析及自动检测功能。
6、在脱离自动控制的情况下，手动操作系统仍能完成对搅拌站的控制，如配料，搅拌，卸料等工作。
7、本系统强电部分自成一体，与弱电部分完全分开，提高了弱电的抗干扰能力，也使强电部分大为简化，维护更为方便。
8、配有四画面监控系统。
系统说明：
本系统所用主要硬件均采用施耐德产品，具有性能先进，可靠性高，外型美观等特点。控制台采用人机工程学原理设计，操作舒适。
|
1、工控机：
研祥
2、打印机：
爱普生
3、显示器：19”
4、搅拌楼控制软件：
博硕
5、主要电气件：
施耐德
6、监控系统：
彩色摄像机：
彩色监视器：；
四画面处理器：
|
|
3
|
提升
系统
|
骨料提升系统采用平皮带输送机
1、电机功率：45kW
2、倾角：a=l8°
3、平皮带规格：B=1000
4、皮带速度：2.5m/s
5、输送能力：1200t/h ．‘
6、暂存料斗：4.2m3
7、卸料气缸：QGBZ125-250-MP1
系统说明：
输送机上盖下兜，可适应全天候工作。暂存料斗缩短
了配料时间，提高了生产率。
|
l、平皮带：
青岛
2、气缸：
山东济南
3、电动滚筒：
淄博
|
|
4
|
骨料
称量
系统
|
骨料称量系统由：骨料仓、机架、称量斗、骨
料输送机、传感器等组成。
1、骨料仓
(1)容量： 4×25m3=100m3
(2)落料门：8个
(3)气缸：QGB80×300 8台
2、称量斗
(1)容量：2.5m3×4
(2)计量方式：单独计量
(3)传感器：2000kg×16
(4)气缸：QGB80×280 4台
(5)计量精度：±2％
3、皮带输送机
(1)皮带规格：1000mm
(2)皮带速度：2.5 m/s
4、电动滚筒
(1)型号：YZ15-2.5-100×63 功率：l5kw
(2)输送能力：1200t/h
5、振动器：ZFl8-50 2台
系统说明：骨料仓采用装载机上料。每个仓有两个卸料门，以实现计量时的粗称和精称。骨料计量斗有四个，每个骨料计量斗通过4只传感器吊挂于骨料仓底舱上，4只传感器发出的信号经处理后送往主控制室内的微机中，通过二次仪表转换变成物料重量值显示出米。四个称量斗下设一条水平皮带机。骨料配料完毕，由水平皮带机送入斜皮带输送至楼项的暂存料斗内，等待和其它物料一起卸入搅拌机内。
|
1、环形皮带：
山东
2、传感器：
山东青岛
3、电动滚筒：
山东淄博
4、振动器：
河南新乡
5、气缸：
山东济南
|
|
5
|
水泥
称量
系统
|
水泥称量系统由水泥称量斗、气动蝶阀、传感器等组成。
l、水泥称量斗：
(1)容积：1600L。
(2)称量精度：±1％
2、传感器： 1000 kg×3
3、气动蝶阀：DN350
4、振动器
MVE40/15
系统说明：
水泥称量采用全密封装置，称量斗通过3只剪切梁式传感器称量。称量斗料门采用意大利气动蝶阀驱动门，开门灵活，密封严密。
|
l、传感器：
山东青岛
2、气动蝶阀：
济南
3、振动器：
河南新乡
|
|
6
|
粉煤灰称量系统
|
粉煤灰称量系统由粉煤灰称量斗、气动蝶阀、传感器等组成。
1、粉煤灰称量斗：
(1)容积：850L
(2)称量精度：±1％
2、传感器： 1000 kg×3
3、气动蝶阀：DN 300
4、振动器
MVE40/15
系统说明：
粉煤灰称量采用全密封装置，称量斗通过3只剪切梁式传感器称量。称量斗料门意大利典型气动蝶阀驱动门，开门灵活，密封严密。
|
1、传感器：山东青岛
2、气动蝶阀：
济南
3、振动器：
河南新乡
|
|
7
|
水称量系统
|
水称量系统由：水池、水泵、水称量斗、气动
蝶阀等组成。
l、供水泵型号：QS80-22/2-7.5
流量：107m3/h(29.7L/s) 功率：7.5 kW
2、卸水泵型号：ISGl50-250A
流量：192m3/h(53.3L/s) 功率：11 kW
3、水称容积：700L，
4、传感器：1000kg×2
5、卸料气动蝶阀型号：D67lJ-DNl00
6、称量精度：±l％
系统说明：
水泵在控制系统的控制下，将水池里的水泵到水称量斗内，经传感器称量到预设数值时，泵停。卸水时，气缸开启，同时卸水泵启动，将水泵入搅拌机机内。
|
1、供水泵：
山东淄博
2、卸水泵：
山东淄博
|
|
8
|
液态外加剂计量系统
|
外加剂称量系统由：外加剂储箱、外加剂称、外加剂泵、气动蝶阀、传感器等组成。
1、供外加剂泵型号：75（50）DWB 各1只
流量：60m3/h(4.53L/s) 功率：2.2kw（0.75kW）
2、外加剂称：75L 1只
3、外加剂储箱：5m3 1只
4、、、称量精度：±1％
5、传感器：100kg×2
6、气缸：QGBQ40×50-MF1
系统说明：
外加剂泵在控制系统的控制下，将外加剂储箱里的外加剂泵出，经传感器计量到预设数值时，泵停。卸料时气动蝶阀开启，经卸外加剂泵，使外加剂流向搅拌机内。外加剂系统配两套，可供两种外加剂。
|
l、外加剂泵：山东淄博
2、传感器：
山东青岛
3、气动蝶阀：
济南
|
|
9
|
主楼
支架
|
由梯子、平台、护栏、钢构支架等组成。 |
|
|
10
|
气路
系统
|
气动系统由空压机、气缸、电磁阀、气路元件等组成。
1、空压机： 18.5 kW
2、储气罐：1 m3
3、电磁阀
(1)4V310-10 20个
4、气源处理件： 2套(另加每个粉罐一套)
系统说明：
l、控制骨料落料门启闭。
2、控制蝶阀使水泥流向搅拌机内。
3、控制蝶阀使粉煤灰流向搅拌机内。
4、控制蝶阀使水流向水秤斗内。
5、控制蝶阀使外加剂流向搅拌机内。
6、控制水泥仓的破拱。
|
1、气缸
济南
2、电磁阀：
益华气动
|
|
11
|
螺旋输送机
|
水泥螺旋输送机： 粉煤灰及矿粉螺旋输送机：
(1)规格：Φ325х10000 (1)规格：Φ273х10000
(2)数量：2条 (2)数量：2条
(3)输送量： 110t/h (3)输送量：80t/h
(4)电机功率：18.5 kw (4)电机功率：15 kw
系统说明：
1、粉料输送采用全密封装置，出料口与计量斗采用软连接不影响计量精度。
2、接料口为万向球节，可调节角度偏差，且密封性好。螺旋叶片与简体问隙小，传输效率高。
|
具体数量按水泥
仓配置
|
|
12
|
粉料仓 |
粉料仓：4个 200吨
(1)规格：用户根据其需要配置
(2)除尘器：按水泥仓配置
(3)阻旋式料位计：UGLA一240数量按水泥仓配置
系统说明：
水泥仓顶部设有防溢顶装置，水泥由此吹入，减轻了水泥仓负荷压力，并且防止了粉尘对空气的污染。破拱装置安置在锥部，与气路系统、控制系统组合，可实时地对水泥进行自动破拱，也可手动破拱。
|
料位计：
沈阳科邦
|
|
13
|
控制室
|
1、采用彩色夹心板，具有保温、隔热功能。
2、空调(冷暖型)
3、支架
系统说明：
控制室宽敞明亮，视野开阔
|
|
|
14
|
外包装 |
主楼部分采用夹芯板装饰，骨料暂存斗上部设有除尘装置。 |
|
|
15
|
总功率
|
约210kW(不含螺旋输送机) |
|
