一、 概述：HC-202系列标准型PU低压发泡设备是我公司根据贵方产品及原 材料的物理性而量身制造。该设备具有计量精确，混合性能优良，操作简单、高效等特点，我公司先进的设备制造技术与独特的原材料生产经验相互配合，给客户提供全方面的质量保证。
二、 机型：HC-202B型（二组份）
三、 适用材料：
l 硬质泡沫类、半硬质泡沫类。
l 适用料温：18℃～25℃。
l 适用材质粘度：ISO～600PAS，POLYLO～3000PAS。
l 混合比例：ISO：POLYLO为1：1或1：2可调。
四、 设备注射流量：200g～400g/sec
l 可按产品需求调整注射流量，流量以秒为单位计算。
l 可通过改变变频器频率来调整泵浦转速设定每秒流量多少。
l 注射时间设定0.1～99.99/s(精度0.01/s)
l 注射时间应根据产品大小按射出流量值来设定储存。
五、 注射方式。

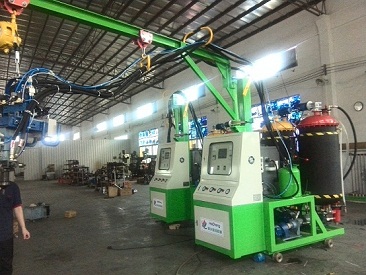

设备混合头采用悬臂方式，混合头可以上、下移动也可左、右180°水平移动，方便多角度注射。臂长为250cm。
六、 混合机头。
l 皮带式，由机头马达传动搅拌器进行混合。
l A、B料混合循环座由气动式开关控制，无渗漏。
l 混合座及搅拌器均采用高碳钢制造，耐磨耐高温。
l 混合机头配有自动清洗系统，由电磁阀控制，无渗漏，耐腐蚀。
l 液晶显示生产操作装置安装在混合头中间与设备主电脑连通，操作方便快捷。
七、 储料罐。
l ISO、POLYLO储料罐容积250L，内置材质SUS304制造，夹层式，外层由PVC包装防潮保温。
l 搅拌器由罐顶涡轮减速马达带动。扇形状叶片与主轴连接，保证材料搅拌流动均匀性。
l 搅拌马达：0.75KW,50HZ,转速15～40/RPM.
l 储料罐顶部设有安全阀、调节器、压力计及注料口。
l 罐体设有液位计，可供操作人员观察料位情况。
八、 计量泵：ISO、POLYLO配有二组高精度齿轮计量泵，精度±1g%。
l 计量泵装有防漏装置，防止原料渗漏。
l 计量泵与驱动马达设有调节器，运转平稳，耐磨。
九、 清洗系统：1套
l 容积：30L，配有安全阀、排气阀、空气过滤器。
l 清洗混合头时间由PLC自动控制，设有手动、自动两种清洗方式。
十、 设备电控配置
l 设备中央控制系统采用PLC监控。5.7英寸触摸式液晶人机界面具有强大的菜单功能，设有手动与自动两种操作模式，操作方便简单。
l 控制器设有50个时间记忆存储工位，可连续对50个不同重量的产品模具进行注入生产。
l PLC系统具有对压力、温控、流量、清洗故障程序的设定与监控管理。
十一、冷冻系统：
l 设备配有2HP冷、热两用型设备壹套。
l 当生产使用温度低于设定温度时，冷冻机启动加温装置，通过循环方式使储料罐周围处于加温模式中，达到恒温目地。
l 当生产使用温度高于设定温度时，冷冻机启动制冷装置，通过循环方式使储料罐四周处于冷却模式中，达到恒温目地。
l 配有PT100感温探头两组，分别对ISO、POLYOL储料系统温度进行监控。
十二、传动装置：
l 生产时启动驱动变频马达带动齿轮计量泵运转将A、B料按量输送到混合头进行混合。
l 2HP变频调速马达两台。转速1450/RPM，50HZ，2HP变频器两套。
十三、过滤系统：
l 网状式清洗过滤系统两套。对原材料中杂质进行过滤，防止因杂质过多阻塞设备，清理方便耐用
十四、自动补料系统：
l 3HP齿轮输送泵2套，3HP泵浦马达2台。
l 电控装置壹套，能快速启动，对ISO、POLYOL储料罐进行补料。
十五、自动导轨系统：
l 3HP齿轮减速马达壹台：速比为60：1，轨导轴两套。
l 5#槽钢两套，长度各为24M，钢丝绳、气管各30M。
l 电控系统配置壹套，控制设备前后移动生产。
十六：设备参数：
设备长2600mm*宽1500mm*高2400mm，总电力约18KW，电源：380V，50HZ，气源：0.6Mpa，总重量约2000KG。
惠州市和成机械设备有限公司188 9634 6260
