| 产品名称： |

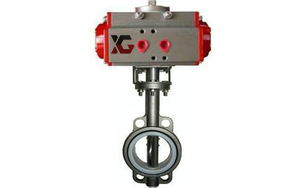

不锈钢气动蝶阀 |
产品型号： |
D71X/F,D371X/F |
| 驱动方式： |
气动,手动,涡轮,电动 |
连接形式： |
对夹式,法兰式 |
| 结构形式： |
中线,双偏心 |
密封结构： |
软密封,硬密封 |
| 压力范围： |
1.0MPa-1.6MPa |
公称通径： |
DN50-DN1200 |
| 常用材质： |
不锈钢等 |
铭牌： |
雄工品牌 |
不锈钢气动蝶阀通常用于温度≤120℃'，公称压力≤1.6MPa的食品、药类、化工、石油、电力、造纸等排水、气体管道上作调节流量和截流介质的作用。
不锈钢气动蝶阀其主要特点为:
1,设计新颖、合理，结构独特，重量轻，启闭讯速。
2、操作力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料需老化、耐腐蚀，使用寿命较长等特点。
蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。蝶阀又叫翻板阀,是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。蝶阀(英文：butterflyvalve)是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。蝶阀全开到全关通常是小于90°，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。、工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。
蝶阀阀门的优点
1、启闭方便迅速、省力、流体阻力小，可以经常操作。
2、结构简单，体积小，重量轻。
3、可以运送泥浆，在管道口积存液体最少。
4、低压下，可以实现良好的密封。
5、调节性能好。
联系我们
上海雄工阀门有限公司
不锈钢气动蝶阀相关尺寸图:
|
