提供全套工程阀门解决方案，直通视镜售前、售中、售后专业服务。

产品名称：	直通视镜	产品型号：	HGS07
驱动方式：	自动	连接形式：	法兰,螺纹,焊接,快装
结构形式：	直通式	密封结构：	PTFE/NBR
压力范围：	0.6MPa-2.5MPa	公称通径：	DN25-200
常用材质：	碳钢,304,316,316L	铭牌：	雄工品牌

产品说明

相关产品

订货流程

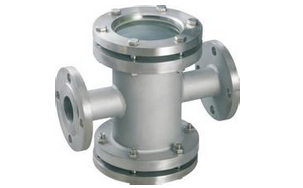

直通视镜,不锈钢视镜结构:
该视镜主要由视镜底板、视镜玻璃、阀门组件等组成。本类阀门在管道中一般应当水平安装。

直通视镜,不锈钢视镜主要技术参数：
体材质：碳钢WCB、不锈钢304、321、316、316L、钢内衬PTFE。
法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。
视窗材质：钢化玻璃、高硼硅玻璃、石英玻璃。
密封材质：NBR、PTFE。
工作压力0.6MPa-1.6MPa
直通视镜工作温度：
钠钙玻璃的最高允许温度为150℃，温度的急剧变化范围为120℃至20℃
硼硅玻璃的最高允许温度为280℃，温度的急剧变化范围为230℃至20℃
石英玻璃的最高允许温度为800℃，温度的急剧变化范围为550℃至20℃

玻璃管视镜直通视镜叶轮视镜摆板视镜

框式视镜带颈视镜压力容器视镜带灯视镜

法兰视镜卫生级视镜视镜衬氟视镜

视镜观察液体流动,安装尺寸小，而且驱动力矩小，操作简便、迅速，并且还同时具有良好的流量调节功能和关闭密封特性，视镜在大中口径、中低压力的使用领域，它是主导的视镜形式。
　　用途：本视镜可用于温度高，腐蚀性强、危险性较大，易结晶的化工塔器中，以保证其安全生产。
　　结构：该视镜主要由视镜底板、视镜玻璃、阀门组件等组成。
　　尿素生产过程中，在带视镜阀门的中低压塔器内，由于工作温度高，液体腐蚀性强的特点，容易造成液面计视镜玻璃损坏，视镜底板变形，而且在安装视镜玻璃过程中，有时因受力不均匀，易造成视镜玻璃破裂。如果没有及时发现，开车后必然发生泄漏，这时就必须全系统停车进行热洗更换。这样不但给系统长周期安全运行带来困难，而且严重影响尿素生产的效率。
