| 产品名称： |

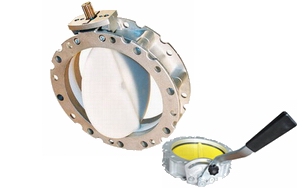

粉体蝶阀 |
产品型号： |
VFS-SN |
| 驱动方式： |
手动,气动 |
连接形式： |
法兰 |
| 结构形式： |
垂直板式 |
密封结构： |
软密封 |
| 压力范围： |
0.6Mpa -1.6Mpa |
公称通径： |
DN100-DN400 |
| 常用材质： |
铸铝合金 |
铭牌： |
雄工品牌 |
粉体蝶阀,粉末蝶阀,水泥蝶阀产品别名：蝴蝶阀、连接形式：法兰、材 质：铸铝合金、公称通径：100－400（mm）、驱动介质：压缩空气、压力范围：0.2bar(3psi)、适用温度：最高80℃、主体材料：半阀体为铝合金材料，旋转阀体采用耐磨高分子材料制作、结构形式：垂直板式 、传动形式：气动、密封形式：软密封型、 气动执行器配置：CP101、CP126型是专门用于粉体、颗粒物料的工业产品。粉体蝶阀阀体橡胶密封圈形成的软性密封使其非常适合各利粉体，颗粒物料的应用场合，特别是对于磨损性强的物料。在需要重力落料或气力输送的粉体，颗粒物料处理系统中，粉体蝶阀常常被安装在料斗，筒仓，螺旋输送机出口以及气送管路上。根据应用要求，可以单独选配驱动手柄或者气缸驱动套件。
粉体蝶阀,粉末蝶阀水泥蝶阀由粉体板、NBR密封圈，覆以耐磨高分子材料加工而成，具有重量轻、安装维护简便等特点，是一种性价比极高的气动粉体阀门。有手动、电动、气动、齿轮马达带动等驱动装置，可互为调换。双法兰气动粉体蝶阀带有2个相同的法兰面；而单法兰气动粉体蝶阀部配有一个伸出的连接环用以安装软套管。紧凑的结构、超轻的重量，使您安装使用更加方便；工业化的设计加上复合阀板的使用提供了最好的密封效果和最长的使用寿命。粉体蝶阀可以广泛使用于粉末、水泥、面粉等粉体介质的使用场合，达到很好的使用效果.
蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。蝶阀又叫翻板阀,是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。蝶阀(英文：butterflyvalve)是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。蝶阀全开到全关通常是小于90°，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。、工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。
蝶阀阀门的优点
1、启闭方便迅速、省力、流体阻力小，可以经常操作。
2、结构简单，体积小，重量轻。
3、可以运送泥浆，在管道口积存液体最少。
4、低压下，可以实现良好的密封。
5、调节性能好。
联系我们
上海雄工阀门有限公司
电话：021-31263381 (陈工)
传真：021-60298264
手机：13512135667
邮箱：xgfm021@163.com
地址：上海市嘉定区华亭工业园区1199号 网址：http://www.xgfmvalve.com
粉体蝶阀,粉末蝶阀,水泥蝶阀相关尺寸图:
|
