| 产品名称： |

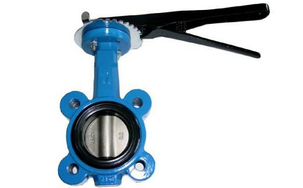

耐磨蝶阀 |
产品型号： |
371X,D341X,D343H |
| 驱动方式： |
手动,气动,电动 |
连接形式： |
对夹式,法兰 |
| 结构形式： |
中线,偏心半 |
密封结构： |
软密封 |
| 压力范围： |
1.0MPa-1.6Mpa |
公称通径： |
DN50-2000 |
| 常用材质： |
铸铁,WCB,不锈钢等 |
铭牌： |
雄工品牌 |
耐磨蝶阀,粉粒物料蝶阀，采用舌槽式密封阀座及流线型抗流阻阀板设计，产品小巧轻便，结构简单，紧凑及流动性好而被广泛用于各类市政工程，电厂，水泥厂，矿山，石灰厂等，用于干粉介质的管道上，用于调节和截断介质的流动。
耐磨蝶阀,粉粒物料蝶阀用于固体物料的控制，往往是在罐底做为放料阀来用的，如水泥罐、石粉罐等的罐底，用来放料与快速切断。因为粉尘物料大多含有或大或小的颗粒，对阀门密封面的磨损是毋庸置疑的，选型不当，会大大降低阀门的使用寿命，或很快造成阀门内漏，影响继续使用。耐磨蝶阀流通介质是颗粒非常细的粉粒。用了一段时间后，阀门内漏，致使石粉经常成堆地泄漏在工作台上，是因为这种介质非常细，且有点粘性，排放完毕，终有不少物料附着在罐壁上和阀门部位，在阀门关闭时，卡在密封面周围，使阀门不能完全关闭，致使重新加装物料后有泄漏发生，久而久之，也使密封面磨损的很厉害，甚至现出沟槽来。市场蝶阀胶套，多为耐油或耐温型，缺乏耐磨胶套类型。蝶阀的优点
蝶阀启闭方便迅速、省力、流体阻力小，可以经常操作。结构简单，体积小，重量轻。可以运送泥浆，在管道口积存液体最少。低压下，可以实现良好的密封。调节性能好。
蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。蝶阀又叫翻板阀,是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。蝶阀(英文：butterflyvalve)是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。蝶阀全开到全关通常是小于90°，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。、工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。
蝶阀阀门的优点
1、启闭方便迅速、省力、流体阻力小，可以经常操作。
2、结构简单，体积小，重量轻。
3、可以运送泥浆，在管道口积存液体最少。
4、低压下，可以实现良好的密封。
5、调节性能好。
