| 产品名称： |

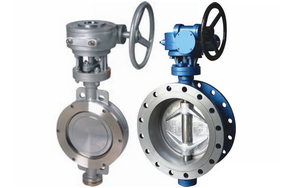

三偏心蝶阀 |
产品型号： |
D373H/Y,D343H/Y |
| 驱动方式： |
涡轮,气动,电动,手动 |
连接形式： |
对夹式,法兰 |
| 结构形式： |
三偏心 |
密封结构： |
金属硬密封 |
| 压力范围： |
1.6MPa-4.0MPa |
公称通径： |
DN50-1400 |
| 常用材质： |
WCB,A105,304,316,CF8等 |
铭牌： |
雄工品牌 |
三偏心蝶阀,三偏心金属密封蝶阀的工作原理典型的三偏心金属密封蝶阀，除阀杆和阀板有两个偏心外，阀板和阀座的密封面呈斜圆台形（这是所谓三偏心的第三个偏心）。阀门关闭时阀板由于偏心的缘故往前推，阀板和阀座在关闭过程中不产生摩擦，阀板直接压在阀座上，这样就保证了阀门的使用寿命；另外，由于这种阀门的密封圈（不论装在阀座上或阀板上）具有一定的弹性，而且弹性圈内的凸台与弹性圈之间有少量的间隙可使弹性圈稍有位移；在阀门关闭时，受关闭力的作用，弹性体密封圈能自动移至受力最均匀的位置；再加上弹性圈的少量变形，使阀座处的密封圈均匀受力，达到最佳密封状态。被广泛用于介质温度≤425℃的冶金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。
蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。蝶阀又叫翻板阀,是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。蝶阀(英文：butterflyvalve)是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。蝶阀全开到全关通常是小于90°，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。、工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。
蝶阀阀门的优点
1、启闭方便迅速、省力、流体阻力小，可以经常操作。
2、结构简单，体积小，重量轻。
3、可以运送泥浆，在管道口积存液体最少。
4、低压下，可以实现良好的密封。
5、调节性能好。
联系我们
上海雄工阀门有限公司
电话：021-31263381 (陈工)
传真：021-60298264
手机：13512135667
邮箱：xgfm021@163.com
地址：上海市嘉定区华亭工业园区1199号 网址：http://www.xgfmvalve.com
三偏心蝶阀,三偏心金属密封蝶阀相关尺寸图:
|
