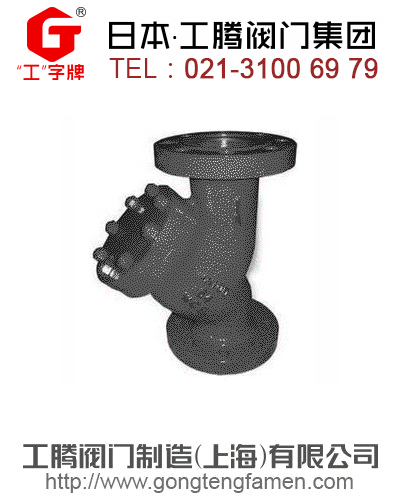

进口Y型过滤器介绍：
1、进口Y型过滤器是除去液体中含有固形物的小型设备，可保护压缩机、泵和其它设备及仪表等正常工作和运转，达到稳定工艺过程、保障安全的作用。另外进口Y型过滤器对提高产品质量也有着十分重要的意义。
2、进口Y型过滤器与管道中阀门及其它主要设备配套使用，也可单独使用于管路中。管道中介质首先进入过滤器，通过滤网再进入连接阀门及管道中，而杂物则留于过滤桶内。

进口Y型过滤器应用范围：
进口Y型过滤器是输送介质的管道系统不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的阿质，以保护阀门及设备的正常使用。该过滤器具有结构先进，阻力小，排污方便等特点。适用介质为水、油、气。一般通水网为18-30目/cm2，通气网为40-100目cm2，通油网为100-480目/cm2。可按用户要求制作滤网。

进口Y型过滤器结构特点：
1、进口Y型过滤器具有结构先进阻力小，冲洗方便通流快速，故压力损失小，抗污性强，排渣方便等特点。
2、Y型拉杆伸缩过滤器由进口Y型过滤器及伸缩接头组成，通常安装在阀门及其它主要设备之进口端，使于清理杂物与安装拆卸，以保护阀类或设备及正常使用。

进口Y型过滤器零件材料与工况：



零件名称	材料
阀体	碳钢、不锈钢、黄铜
滤网盖	碳钢、不锈钢、黄铜
滤芯网	不锈钢
密封件材质	柔性石墨、聚四氟乙烯





进口Y型过滤器技术参数：



型号	连接形式	公称压力（MPa）	耐压试验压（MPa）	工作压力（MPa）	壳体材料	过滤网材料	网眼总面积
GL41H-10	法兰	1.0	1.1	1.0	灰铸铁	不锈钢	3～4DN
GL41H-16	法兰	1.6	1.76	1.6	球墨铸铁
GL41H-25	法兰	2.5	2.75	2.5	碳钢





进口Y型过滤器主要参数：



壳体材质	滤框滤网材质	S密封件	工作温度（℃）		操作压力	连接方式
碳钢	见不锈钢滤芯技术特性表	金属缠绕 丁腈橡胶NBR 聚四氟乙烯PTFE	碳钢	-20～250℃	0.6～5.0MPa	螺纹连接 法兰连接 对焊连接
黄铜			黄铜
碳钢衬PTFE			CS/PTFE
不锈钢304			不锈钢	-80～450℃
不锈钢 316L





进口Y型过滤器有效过滤面积：



～目数/in	～孔数/in	可截粒径(u)	丝径(mm)	有效过滤面积%
10	100	2023	0.02000(0.510)	64
20	400	955	0.02140(0.315)	58
30	900	614	0.00921(0.224)	54
40	1600	442	0.00760(0.206)	48
50	2500	365	0.00598(0.512)	46
60	3600	301	0.00480(0.122)	44
80	6400	216	0.00402(0.102)	42
100	10000	173	0.00310(0.081)	40





进口Y型过滤器尺寸表:



DN		L	H1	H	有效过滤面积?
25	1	160	80	160	0.00343
32	11/4	180	90	180	0.00486
40	11/2	200	100	240	0.00767
50	2	220	130	250	0.0160
65	21/2	260	165	350	0.02111
80	3	280	195	390	0.03029
100	4	320	230	450	0.04063
125	5	350	300	520	0.05589
150	6	380	335	580	0.07709
200	8	495	420	690	0.11967
250	10	595	500	800	0.19155
300	12	640	580	950	0.26738
350	14	700	640	1150	0.32535
400	16	800	700	1360	0.40946
450	18	875	790	1480	0.52837
500	20	900	875	1650	0.65385
