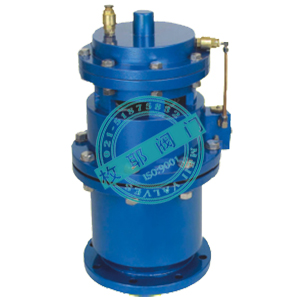

【全压高速排气阀QSP】

2015-07-11 09:47 点击:167

价格:未填
发货:3天内

本产品详细参数请点击：http://www.famen163.com/productintro/3387.htm
更多排气阀产品请点击：http://www.famen163.com/bigclasspage/839bigclass.htm

上海枚耶阀门有限公司主要生产销售【全压高速排气阀QSP】，是目前国内最大的《排气阀》生产销售服务商。公司集成优质的全压高速排气阀生产厂家，提供售前、售中、售后一站式服务。公司常年备有大量排气阀现货库存，为用户提供阀门选型、原理作用、结构尺寸、安装说明、资料下载等。

全压高速排气阀QSP原理作用：

全压高速排气阀由下阀体，中阀体，浮筒，浮筒杆，阀芯，盖板，活塞杆，膜片及阀盖等组成的全压高速排气阀，其特征是通过销轴与浮筒铰接的浮筒杆可绕主轴转动，并由此实现通过浮筒升降控制阀芯的升降启闭，即当浮筒下降（阀体里充满气体）时，阀芯上升，打开小阀口，并关闭小排气帽上的排气口，使气体通过导管进入液压罐内，当浮筒在浮力作用下上升时候，阀芯下降，关闭小阀口，同时打开排气帽上的排气口，使液压罐通过导管，直通大气泄压，且当浮筒下降，液压缸内充满气体时，阀门上的大排气口自动关闭。当水泵停止，管内水流空时或遇到管内产生负压时，吸入空气，确保管线安全。

全压高速排气阀QSP技术参数：

公称通径DN（mm）	20（2"）~400（16"）
公称压力PN（Mpa）	1.0~1.6
使用温度（℃）	0~95
适用介质	水

全压高速排气阀QSP部件材质：

序号代表	1	2	3	4	5	6	7
零件名称	阀体	导向护桶	浮筒	大排气组件	小排气组件	汽缸组件	破坏阀
材质属性	铸钢	不锈钢	不锈钢	组合件	组合件	组合件	铜

全压高速排气阀QSP外形尺寸：

DN	D	D1	D2	Z-d	L	H
50/65	195	160	135	4-18	300	620
80	195	160	135	8-18	500	620
100	215	180	155	8-18	500	620
150	280	240	210	8-23	620	740
200	340	295	266	8-23	620	780
250	395	350	319	12-23	620	820
300	445	400	370	12-23	620	850
400	565	515	480	16-25	700	910

上海枚耶阀门有限公司联系方式：

联系电话：021-5187 5832
联系手机：180 1923 9053
联系 Q Q：2058989009
联系人：林先生
