品牌:广润
规格:1000KN
用途:大跨度的空间结构
产地:衡水
起订:1套
供应:100000套
发货:15天内
立即购买

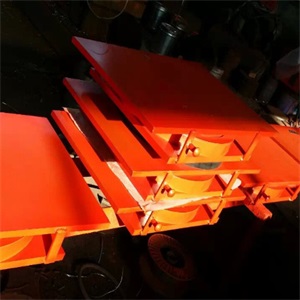

GQZ抗拔球铰支座tqgz球型钢支座抗拔弹性球形钢支座技术参数
1、支座竖向承载力分为300KN~10000KN十四个级别；
2、支座的抗水平力为竖向承载力的20%；
3、支座抗竖向拉力： GKQZ型、GJQZ型抗竖向拉力为竖向承载力的20%； GKGZ型、GJGZ型抗竖向拉力为竖向承载力的30%；
4、设计转角为0.08rad（可根据用户要求另行设计）
5、支座的径向位移量±20mm-±50mm，环向位移量±60mm-±100mm； 以上技术要求均可根据客户要求设计生产。
GQZ抗拔球铰支座tqgz球型钢支座抗拔弹性球形钢支座特点：
① 抗震球型钢支座可万向转动、万向承载，能很好地满足上部结构各种荷载所产生的反力的传递、 转动、移动要求，保证反力合力集中、明确、安全可靠。 ② 抗震球型钢支座可承受拉、压、剪（横向）力，在巨大的随机地震力作用下，只要上、 下结构本身不破坏，就不会发生落梁、落架等灾难性后果， 故特别适用于高烈度地震区的设防，具备能抗地震烈度9度的能力。 ③ 抗震球型钢支座的静刚度大，在列车及大型汽车巨大自重及惯性力作用力下，支座仅产生极小变形， 能可靠地保证汽车、列车高速运行时的平顺性。 ④ 抗震球型钢支座通过球面传力，受力面积大，并采用多种材料的优化组合，其体积和高度均大大减少， 重量轻，便于安装，并与同承载力的钢支座相比造价较低。 ⑤ 抗震球型钢支座适用温度范围大(-40℃～+70℃)，耐久性能好，不采用橡胶承压， 不存在橡胶老化对支座转动性能的影响。
GQZ抗拔球铰支座tqgz球型钢支座抗拔弹性球形钢支座选用时应注意的事项：
1、选用支座时应注意承载力的大小、竖向拉力的大小、水平力的大小，并注意位移量和转角，对于减震支座还应注意水平弹性刚度。 2、选用支座时应注意支座的类型，即双向活动型、单向活动型、固定型。 3、减震支座的约束方向都给以位移和刚度，是为了减震的需要。 4、支座组装后应将其固定，并在运输、贮存和安装过程中不得任意拆卸。 5、支座组装后外露表面应平整、美观、焊缝均匀，上座板与下座板平行，平行度不大于直径或长边的2‰,上座板中心线与下座板中心线重合
双向滑动抗震铰支座大跨度或较大跨度大多采用钢结构，大跨度钢结构多用于多功能体育场馆、会议展览中心、博览馆、候机厅、飞机库等。最早的大跨度平板网架是上世纪60年代美国洛衫矶加里福尼亚大学体育馆。世界上跨度最大的斜拉索桥为日本的多多罗大桥，最大的悬索桥为日本的名石大桥，公路铁路两用最大跨度桥为香港的青马大桥。世界最早的双曲抛物面悬索屋盖是美国雷里竞技馆。另外，历届奥运会、博览会等都可以显示钢结构的发展水平。
