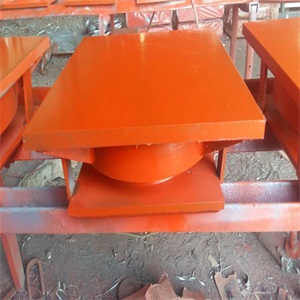

KQGZ双向滑动抗震球形钢支座桁架固定铰接支座TJQZ球型钢支座 ，除具有承载、位移、抗拔、抗拉外还具有万向转动、万向承载、消能、减震的特性。该系列支座适用于大跨度空间结构（如钢结构的体育场馆、飞机场等）和大跨度桥，已广泛应用于桁架，连廊，屋盖，天桥，膜结构钢结构工程建筑物中。万向球型钢支座由上座板、下座板、凸形中间钢板及两块不同形状的聚四氟乙烯板组成。下座板中间为一凹形球面，同凸形中间板相对应，两者之间衬有一弧形四氟板，通过球面与之滑动来满足梁端的转动，上座板上的不锈钢板与中间钢板上的另一四氟板组成第二滑动面，完成上下结构体因温差诸因素产生的伸缩位移。按结构形式可分为：单向（纵向）滑动万向球铰钢支座、双向滑动球铰钢支座和固定型万向球铰钢支座。滑动型万向球铰钢支座位移由上支座板与平面四氟板之间的滑动来实现。在上支座板上设置导向槽来约束支座的单向或多向滑动，制成球形单向滑动支座和多向滑动支座，及固定支座。

KQGZ双向滑动抗震球形钢支座桁架固定铰接支座TJQZ球型钢支座 技术参数

1、球型铰支座竖向承载力分为300KN、500KN、1000KN、1500KN、2000KN、2500KN、3000KN、4000KN、5000KN、6000KN、7000KN、8000KN、9000KN、10000KN十四个级别；

2、球型铰支座的抗水平力为竖向承载力的20%；

3、球型铰支座抗竖向拉力： 抗竖向拉力为竖向承载力的30%；

4、球型铰支座设计转角为0.08rad（可根据用户要求另行设计）

5、球型铰支座的径向位移量±20mm-±50mm，环向位移量±60mm-±100mm；

6、球型铰支座滑动摩擦系数μ≤0.03（-25℃-+60℃）；

7、球型铰支座转动摩擦系数μ=0.05-0.1

KQGZ双向滑动抗震球形钢支座桁架固定铰接支座TJQZ球型钢支座 安装注意事项

1、球铰支座的安装方案、连接形式应与结构设计人员具体商定，以保证上、下部结构与支座的可靠连接和功能发挥。

2、球铰支座与上部结构的连接，采用高强度螺栓连接，也可采用焊接由于支座的螺栓孔和施工现场预留的螺栓孔位置为两家单位分别制作，在实际施工过程中，经常发生螺栓孔位置不正造成支座无法按装，故不推荐采用螺栓安装。一般钢结构工程现场焊接技术比较成熟，推荐采用焊接方式进行连接，支座安装时应对其上下底板的四边划注十字中心线，便于安装找正，安装时将万向球型钢支座上座板与上部结构的钢板用高强度螺栓连接。

3、球铰支座位置确定后，即可上下固定，万向球型钢支座与上下构造连接方式，可以用高强度螺栓连接也可以焊接，或两种方式同时使用。当采用焊接时，必须设置预埋钢板，与混凝土接触的一面还应焊接锚固筋，以求一定的强度和刚度，支座厂家可以连预埋件一起生产。预埋钢板应有适当数目的、直径不大的、均匀分布的排气孔。焊接时不应连接施焊，要采用断续焊接的方式逐步焊满，以避免焊接时局部温度过高而使支座或预埋钢板变形。

4、球铰支座安装或焊接完成后将上下连接板拆除。
