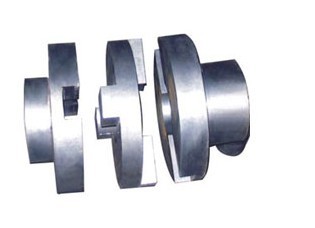

SL十字滑块联轴器又名金属滑块联轴器，有两个端面开有径向凹槽的半联轴器和两端各具有凸榫的中间滑块组成，中间滑块两端得凸榫相互垂直，分别嵌装再两个半联轴器的凹槽中，构成移动副，如果量轴线不同心或偏斜，运动时滑块将在凹槽中滑动，因此凹槽和滑块的工作面要加润滑剂，若两轴不同心，当转速较高时，由于滑块的偏心将会产生很大的离心力磨损，并给轴和轴带来附加载荷因此只适用于低速、传递载荷大的场合。
这种联轴器零件的材料可用45钢，工作表面需要进行热处理，以提高其硬度；要求较低时也可用Q275钢，不进行热处理。为了减少摩擦及磨损，使用时应从中间盘的油孔中注油进行润滑。
SL型十字滑块联轴器基本性能参数和主要尺寸（单位：mm）
|
型号 |
公称转矩 |
许用转速 |
轴孔直径 |
D |
D |
L |
H |
S |
转动惯量 |
重量 |
|
SL70 |
120 |
250 |
15～18 |
70 |
32 |
42 |
14 |
0.5 |
0.002 |
1.5 |
|
SL90 |
250 |
250 |
20～30 |
90 |
45 |
52 |
14 |
0.008 |
2.6 |
|
|
SL100 |
500 |
250 |
36～40 |
100 |
60 |
70 |
19 |
0.026 |
5.5 |
|
|
SL130 |
800 |
250 |
45～50 |
130 |
80 |
90 |
19 |
0.07 |
10 |
|
|
SL150 |
1250 |
250 |
55～60 |
150 |
95 |
112 |
19 |
0.14 |
15.5 |
|
|
SL170 |
2000 |
250 |
65～70 |
170 |
105 |
125 |
24 |
0.25 |
22.4 |
|
|
SL190 |
3200 |
250 |
75～80 |
190 |
110 |
140 |
29 |
0.5 |
31.5 |
|
|
SL210 |
5000 |
250 |
85～90 |
210 |
130 |
160 |
33 |
1.0 |
0.9 |
45 |
|
SL240 |
8000 |
250 |
95～100 |
240 |
140 |
180 |
33 |
1.6 |
59.5 |
|
|
SL260 |
9000 |
250 |
100～110 |
260 |
160 |
190 |
33 |
2 |
76 |
|
|
SL280 |
10000 |
100 |
110～120 |
280 |
170 |
200 |
33 |
3 |
94.3 |
|
|
SL300 |
13000 |
100 |
120～130 |
300 |
180 |
210 |
43 |
4.3 |
111 |
|
|
SL320 |
16000 |
100 |
130～140 |
320 |
190 |
220 |
43 |
5.7 |
129 |
