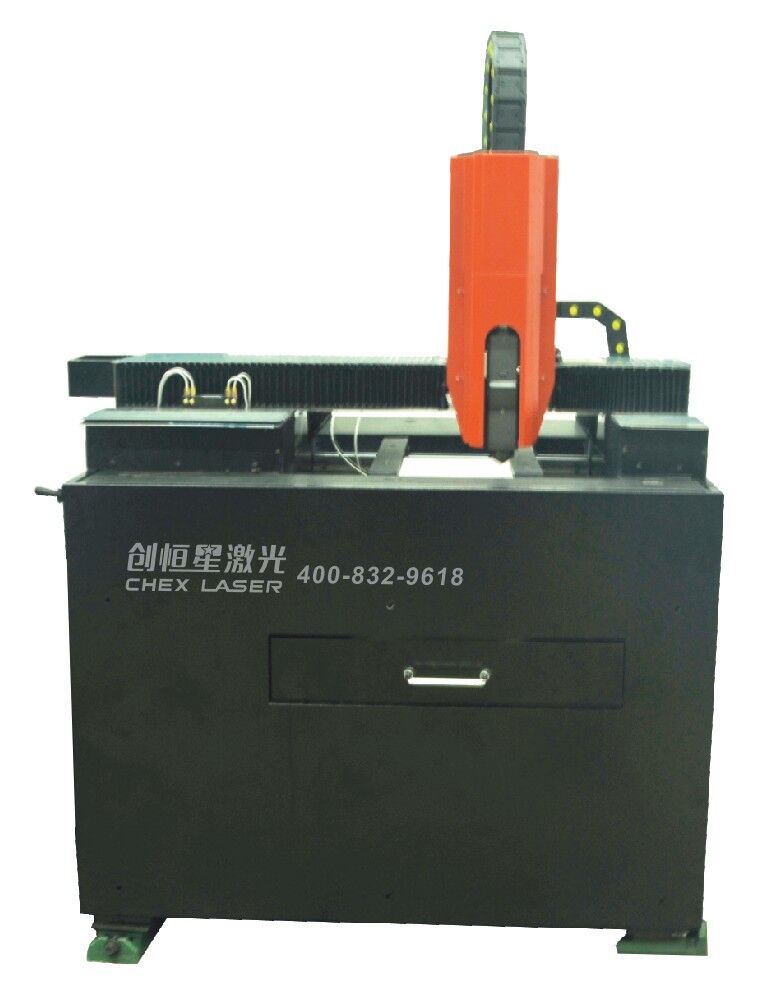

快速高效率（加速度1.5g)眼镜激光切割机：创恒星激光直线运动平台采用进口驱动器，控制平台稳定运行，不同的使用环境可以选用不同
类型。如光栅和磁栅，封闭式和开放式
?创恒星系列精密直线运动平台采用进口直线电机技术和生产工艺，经过10多年的使用实践，实现高
精度、推力平滑，推力可达2500N.
?主体材料为硬铝合金材质，抗腐蚀性更加优越。硬氧化表面处理使平台更加不易出现划痕。高精密加
工的平台底座采用优质铝件，经过时效和表面处理后，抗温差能力强，精度保证强。和合理的导轨固定方式大大的降低了电移台的俯仰和偏摆，使运动的直线度和平行度有较大提高。底座有标准孔距的螺纹孔和通孔，方便安装固定。
?进口高精密编码器，重复定位精度可控制＜0.002mm，直线读取速度4000mm/s，分辨率高达
0.005mm ，轴向间隙小，寿命长.重复性的更高精度,可以由编码器更高分辨率来实现
?优质进口直线导轨C预压，P精密级，从而保证直线运动行程、直线度、重复精度，承载运动平台的运
行。
?直线运动工作台呈特有的十字型结构搭建，上下轴可移动行程分别为500mm，特殊长行程或者大推力平台及龙门式直线平台，可以根据客户要求定制。
?防松和防轴窜结构，有效防止螺杆松动，轴向窜动，有效保证重复定位精度和定位精度，特别适合高速往复使用
?进口光电限位开关，触发模式NPN和PNP,反应时间短，每个轴配置：左限位1pcs；右限位1pcs；零 位1pcs，需要高重复定位，平台闭环中内置Z向信号输出，重复性±0.001mm。
精密直线运动平台运用行业及范围
直线电机的应用广泛，已经渗入到经济发展的各个领域当中，对直线电机的需求也将日益增大，应用前景非常广阔，广泛应用于民用、工业（精密切割设备和视觉检测设备）、军事等行业中。
（1） 在精密视觉检测设备中，如硅片检测过程要求其运动系统具有较高的精度,实现其中的精密直线运动对整个复合运动平台至关重要.采用直线电机驱动的方式设计了一套精密直线运动平台,阐述了其机械系统和控制系统设计过程.实验结果和实际应用表明:本平台比目前采用滚珠丝杠驱动的直线运动平台具有更高的精度、更大的加速度、运行更平稳和更长的寿命等优点,可以完成硅片检测过程要求的运动,运动精度满足了应用场合的要求.
(2)在数控加工行业中，传统的“旋转电机+滚珠丝杠”的传动形式所能达到的进给速度为30m/min，加速度仅为3m/2s。直线电机驱动工作台，速度为传统传动方式的30倍，加速度是传统传动方式的10倍，可达10g；刚度提高了7倍；直线电机直接驱动的工作台无反向工作死区；由于电机传动惯量小，由其构成的直线伺服系统可以达到较高的频率响应。此外，在压力机、坐标测量机、水切割机、等离子切割机、快速原型机及半导体设备的X-Y工作台上直线电机都有应用。
光学检测设备 晶圆检测机
性能 直线电机 旋转电机+滚珠丝杠
精度(μm/300mm) 0.5 10
重复精度(μm) 0.1 2
速度(m/s) 5 1.5
加速度(g) ＞10 ＜1
静态刚度(N/μm) 70 ～270 90 ～180
动态刚度(N/μm) 160 ～210 90 ～180
平稳性(%速度) 1 10
调整时间(ms) 10 ～20 100
寿命(h) 50000 6000 ～10000
※注:重复性的更高精度,可以由编码器更高分辨率来实现!
以下三款标准电机平台型号亦可为单轴平台；
可以根据客户要求设计各种行程电机平台。
1 ，500*500mm规格 （标准）
设备型号：CHEX-F-S-0505
