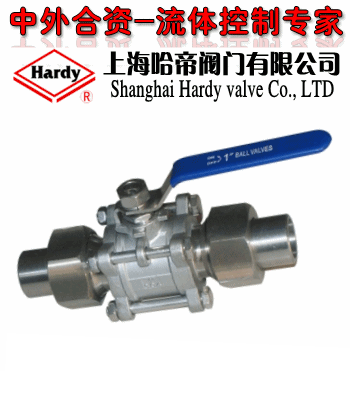

Q61F三片式活接对焊球阀
2014-08-08 23:05  点击:161
价格:￥0.00/台
品牌:上海哈帝
起订:1台
供应:1000台
发货:3天内
发送询价
  【产品名称：三片式活接对焊球阀、三片式焊接球阀、外螺纹三片式焊接球阀】
【产品型号：Q21F、Q61F】
【产品压力：1.6-6.4MPa】
【产品材质：不锈钢】
一、Q61F三片式活接对焊球阀产品概述：
1.公称压力(MPa)1.6-6.4
2.适用温度℃-20℃-232℃-350℃
3.适用介质水、油、气体及某些腐蚀性液体（W.O.G)
二、Q61F三片式活接对焊球阀主要材料：



序号
零件名称
材质
1
螺栓
不锈钢SS304
2
弹簧垫圈
不锈钢SS304
3
螺母
不锈钢SS304
4
阀盖
不锈钢CF8/CF8M
5
螺母
不锈钢CF8
6
套管
不锈钢CF8
7
垫圈
聚四氟乙烯PTFE
8
阀体
不锈钢CF8/CF8M
9
球
不锈钢CF8
10
阀座
聚四氟乙烯PTFE
11
阀杆
不锈钢SS316
12
填料
聚四氟乙烯PTFE
13
压紧螺母
不锈钢SS304
14
手柄
不锈钢SS304
15
弹簧垫圈
不锈钢SS304
16
螺母
不锈钢SS304
 17
锁片
不锈钢SS304
 18
手柄套
塑料



三、Q61F三片式活接对焊球阀主要尺寸：



SIZE
1/4″
3/8″
1/2″
3/4″
1″
1 1/4″
1 1/2″
2″
21/2″
3″
4″
D
11.6
12.7
15
20
25
32
38
50
65
80
100
L
68
68
72
82
90
112
120
145
185
210
268
H
50
50
60
64
71
78
86
95
130
148
173
E
100
100
130
130
165
165
190
190
250
250
280
F
14.1
17.6
21.8
27.5
34.7
43.0
49.0
61.5
77.0
90.0
115.2
P
10
10
10
13
13
16
16
18
18
20
20


上海哈帝阀门有限公司www.twhdfm.com 版权所有，转载请注明
