喂入背负式方捆秸秆打捆机与联合收割机配套使用，采用固定连接方式，不设秸秆捡拾机构，打捆机的进料口与联合收割机的秸秆抛出口对接，边收割边打捆，收割完成的同时，秸秆打捆工作随之结束，避免二次下地，节省人力、物力、财力，并且造价低、易推广，可为广大农民提供方便合理的麦稻秸秆处理方案，解决秸秆焚烧的社会难题。

二、结构特征

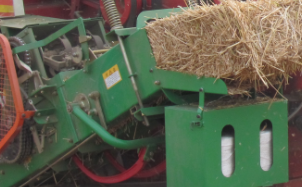

    9YFB-3045D型喂入背负式方捆秸秆打捆机主要由箱体、进料口、秸秆喂入滚筒、主活塞、副活塞、压缩室、打结器、穿针、绳捆等部分组成。箱体采用耐磨锰板焊接而成，结构紧凑，体积小，节约成本、外观美观；压捆室采用活塞推进，压缩比小，效率高；打结器是打捆机的核心部件，其可靠性决定了打捆机的经济效益。我公司生产的打捆机采用德国进口打结器，采用耐磨铸铁件，加工成本低、质量轻，可有效增加打结器的耐用性。草捆密度是打捆机最重要的技术参数之一，在草捆密度符合国家标准的基础上，高强度压缩室提高了草捆密度，可以有效的节约存储空间和运输成本。秸秆输送到压捆室进行一次打捆，草捆密度相对较低，且草捆较为松散。所以，本机特地设置了副活塞，在秸秆进入成捆室之前进行一次预压紧，不仅可以增加草捆的紧实度，有效防止因草捆松散而造成的散捆现象，还能提高秸秆的成捆率。秸秆喂入装置是打捆机的一个重要组成部分。由于配套打捆机没有捡拾机构，秸秆的喂入仅仅依靠联合收割机上风机的力量是远远不够的，如果不设置喂入机构就会导致大量秸秆在打捆机入料口处堆积，造成堵塞，影响秸秆进入成捆室，阻碍活塞的正常往复运动。将喂入机构设置在联合收割机出草口和打捆机入料口连接处，其作用是在活塞运动至入料口后下方时将秸秆压入到入料口中，协助活塞将这部分秸秆送入成捆室；当活塞离开入料口时，挡住联合收割机喷出的秸秆，避免在活塞后方存有秸秆，影响其运动。

    打捆机与动力为8０～135ｋＷ的麦稻联合收割机配套使用，秸秆打捆机的动力由联合收割机滚筒轴提供，在滚筒轴外端加装动力传动链轮，通过链传动，将滚筒轴输出动力传送至打捆机的减速机。这样的安装连接和动力配备方式能够使配套后的整机结构紧凑，并降低打捆机的制造成本。
