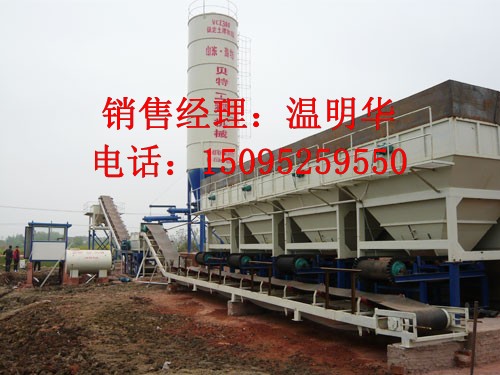

WCZ500电脑计量变频调速式稳定土拌和站配置
| 序号 |
项目 |
主要技术参数及配置 |
|
1
|
整 机 |
1、 额定生产能力：沙砾100~550t/h
2、 总功率：127KW
3、 拌和骨料最大粒径：60mm
4、 骨料计量精度：±0.5-1%
5、 粉料计量精度：±0.5-1%
6、 组装形式：可拆迁式
7、 占地面积：45m*20m
|
|
2
|
骨 料 配 料 供 给 系 统
|
一、料斗（4仓）
1、 容积：10立方米
2、 组合形式：单仓组成
3、 配置要求：配有四个格筛，振动器4台，功率1.1KW/个
二、计量装置
1、 配料计量装置：称量电脑皮带称，4个
2、 控制形式：电脑控制，通过变频器调整皮带秤的转速
3、 系统精度：±0.5-1%
4、 计量范围：0-300T/h/台
5、 皮带秤带宽：1000mm
6、 电机功率：4KW/台，传动为电动滚筒式
三、配料皮带机
1、 皮带带宽：1000mm
2、 作业能力：550t/h
3、 有效长度：39.6m
4、 电机功率：15KW,传动为电动滚筒式
|
|
3
|
粉 料 供 给 计 量 系 统
|
一、粉料仓
1、 数量：1个
2、 容积：100T（水泥密度按1.4计算）
3、 直径：3000mm
4、 总高度：15.5m
5、 闸板阀：口径800*800
二、粉料输送：螺旋输送机
1、 长度：1800mm
2、 直径：Ф273
3、 计量范围：40T/h
4、 控制形式：电脑控制，通过变频器调整螺旋输送机的转速
5、电机功率：4KW
三、粉料计量：螺旋电子称
1、 长度：1400mm
2、 直径：Ф273
3、 计量范围：40T/h
4、 计量精度：±0.5-1%
5、 电机功率：4KW
|
|
4
|
搅 拌 装 置
|
1、 主机型式：双卧轴强制连续式
2、 生产能力：≤550T/h
3、 有效拌和长度：3300mm
4、 叶片数量：60
5、 叶片材质：耐磨铸铁
6、 允许最大粒径：60mm
7、 电机功率：55KW
8、 减速机型号：JZQ750
|
|
5
|
供水系统
|
1、 水箱容量：6立方米
2、 水泵型号：潜水泵
3、 水泵流量：40立方米/时
4、 电机功率：2.2KW
|
|
6
|
储 料 装 置
|
一、成品料斜皮带机
1、 皮带带宽：1000mm
2、 作业能力：550T/h
3、 有效长度：41.2m
4、 电机功率：15KW,传动为电动滚筒式
5、 成品料提升高度：5m
6、 安装倾角：18°
二、储料仓
1、 料仓容积：8立方米
2、 卸料高度：3.5m
3、 运料通道宽度：3.7m
4、 斗门驱动方式：气动
5、 斗门开启控制方式：电磁阀控制
6、 振动器功率：1.1KW
|
|
7
|
操 作 室
|
一、 机房：采用保温复合板，容积8立方米，结构坚固，密封良好，隔音、隔热、防尘，视野开阔，便于观察全套设备的运行情况。配备冷暖空调，保持机房内温度恒定。
二、 控制系统：具有自动和手动控制功能，两种功能可互相切换
控制系统主要有监控电脑、操作电盘、变频器、传感器
控制系统说明：
1、 自动控制系统使用电脑控制技术，电脑开机后自动进入控制程序，采用中文界面，操作简单，维护方便，易学易懂。各种物料比例可以任意调整，以使用各种不同的物料配比。控制程序运行时显示各计量称参数的设定值和实际值，当缺料时能发出报警信号。
2、 操作电盘按照工艺顺序合理布置，易于操作，各种电器元件均采用优质产品，以保证电路系统的稳定运行，电路系统具备过载保护、过热保护、欠压保护等功能。
|
备注：由于产品不断更新，以上参数随时变动，具体以实物或合同约定为准，恕不另行通知，敬请谅解。
保证设备正常生产的条件：
1、供电电压：380v±5%，供电频率：50Hz±1%，三相电压不平衡量不超过1.5%，否则电动机不能保证连续输出额定功率且会造成电动机发热，甚至烧毁。
2、原材料要求：（按材料适应范围）皮带输送机可输送堆积比重0.5-2.5t/m³的各种块状、粒状、粉状物料，不能输送具有酸性、碱性、油类及有机溶剂等对运输胶带有明显腐蚀的物料。
3、水质要求：水温不超过+40℃，水中含固体杂质的体积不超过0.1%，粒度不大于0.2mm，水的PH值在6.5-8.5范围内。
4、环境温度：-10℃~±40℃,控制室内无灰尘。
