序号

名称

技术参数、规格及说明

1

搅拌

系统



1、型号：MAO3750/2500

2、型式：双卧轴强制式

3、进料容量：3750 L

4、出料容量：2500L．

5、卸料高度：4.2 m

6、电机功率：45kW×2

7、搅拌叶片、衬板：耐磨材料



系统说明：

1、星齿轮减速器，体积小、效率高、极为可靠。

2、衬板、叶片材质为高铬耐磨铸铁，角度设计合理，搅拌效果好，速度快，使用寿命长。

3、四轴端配有全自动密封注油系统。

4、卸料门为液压油泵控制，有三个停留点及手动开闸，无噪音。

5、超重设计，减震极佳。



搅拌主机：

珠海

仕高玛



2

电控系统



    电气控制系统由电脑主机、显示器，打印机、电缆，称重仪表等组成。

l、运行与管理于一体，操作简单方便。

2、配料系统采用微机集中控制。

3、搅拌站运行数据可保存10年以上，便于设置管理。

4、配方可以用数字表示，方便用户识别，配方数可几十种。

5、就有误差分析及自动检测功能。

6、在脱离自动控制的情况下，手动操作系统仍能完成对搅拌站的控制，如配料，搅拌，卸料等工作。

7、本系统强电部分自成一体，与弱电部分完全分开，提高了弱电的抗干扰能力，也使强电部分大为简化，维护更为方便。

8、配有四画面监控系统。



系统说明：

本系统所用主要硬件均采用施耐德产品，具有性能先进，可靠性高，外型美观等特点。控制台采用人机工程学原理设计，操作舒适。



1、工控机：

  研祥

2、打印机：

  爱普生

3、显示器：19”

4、搅拌站控制软件：

 博硕

5、主要电气件：

  施耐德

6、监控系统：

彩色摄像机：

彩色监视器：

四画面处理器：



3

提升

系统

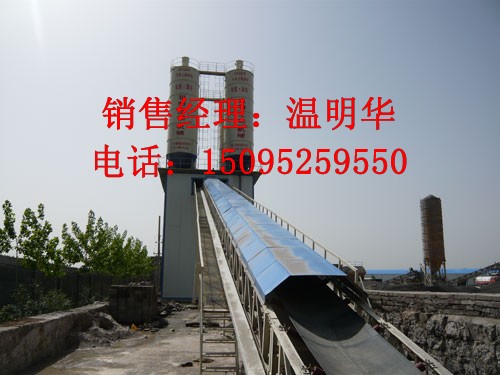

   骨料提升系统采用平皮带输送机

1、电动滚筒功率：45kW

2、倾角：a=l8°

3、平皮带规格：B=1000

4、皮带速度：2.5m/s

5、输送能力：1200t/h ‘

6、暂存料斗：4.2m³

7、卸料气缸：QGBZ125-250-MP1

系统说明：

输送机上盖下兜，可适应全天候工作。暂存料斗缩短

了配料时间，提高了生产率。



l、平皮带：

  青岛

2、气缸：

  山东济南

3、减速机：

  山东淄博



4

骨料

称量

系统

    骨料称量系统由：骨料仓、机架、称量斗、骨

料输送机、传感器等组成。

1、骨料仓

    (1)容量：  4×25m³=100m³

    (2)落料门：8个

    (3)气缸：QGB80×300  8台

2、称量斗

    (1)容量：2.5m³×4

    (2)计量方式：单独计量

    (3)传感器：2000kg×16

    (4)气缸：QGB80×280  4台

    (5)计量精度：±2％

3、皮带输送机

  (1)皮带规格：1000mm

  (2)皮带速度：2 m/s

4、电动滚筒

    (1)型号：YZ11-2-100×63  功率：llkw

    (2)输送能力：1200t/h

5、振动器：ZFl8-50  2台

    系统说明：骨料仓采用装载机上料。每个仓有两个卸料门，以实现计量时的粗称和精称。骨料计量斗有四个，每个骨料计量斗通过4只传感器吊挂于骨料仓底舱上，4只传感器发出的信号经处理后送往主控制室内的微机中，通过二次仪表转换变成物料重量值显示出米。四个称量斗下设一条水平皮带机。骨料配料完毕，由水平皮带机送入斜皮带输送至楼项的暂存料斗内，等待和其它物料一起卸入搅拌机内。



1、环形皮带：

山东临朐

2、传感器：

山东青岛

3、电动滚筒：

山东淄博

4、振动器：

河南新乡

5、气缸：

  山东济南



5

水泥

称量

系统



    水泥称量系统由水泥称量斗、气动蝶阀、传感器等组成。

l、水泥称量斗：

    (1)容积：1600L。

    (2)称量精度：±1％

2、传感器：  1000 kg×3

3、气动蝶阀： DN300



 4、振动器

  MVE40/15



系统说明：

    水泥称量采用全密封装置，称量斗通过3只剪切梁式传感器称量。称量斗料门采用意大利技术气动蝶阀驱动门，开门灵活，密封严密。



l、传感器：

 山东青岛

2、气动蝶阀：济南

3、振动器：

    河南新乡



6

粉煤灰称量系统



    粉煤灰称量系统由粉煤灰称量斗、气动蝶阀、传感器等组成。

1、粉煤灰称量斗：

    (1)容积：850L

    (2)称量精度：±1％

2、传感器：  1000 kg×3

 3、气动蝶阀： DN300

 4、振动器

MVE40/15



系统说明：

    粉煤灰称量采用全密封装置，称量斗通过3只剪切梁式传感器称量。称量斗料门意大利典型气动蝶阀驱动门，开门灵活，密封严密。



1、传感器：山东青岛

2、气动蝶阀：济南

3、振动器：

   河南新乡

7

矿粉称量系统

   矿粉称量系统由矿粉称量斗、气动蝶阀、传感器等组成。

l、矿粉称量斗：

    (1)容积：6001，

    (2)称量精度：±1％

2、传感器：  500 kg×3

3、气动蝶阀： 200

4、振动器: MVE40/l5



系统说明：

    矿粉称量采用全密封装置，称量斗通过3只剪切梁式传感器称量。称量斗料门意大利技术典型气动蝶阀驱动门，开门灵活，密封严密。



l、传感器：

  山东青岛

2、气动蝶阀：

    济南

 3、振动器：

    河南新乡



8

水称量系统



    水称量系统由：水池、水泵、水称量斗、气动

蝶阀等组成。

l、供水泵型号：QS80-22/2-7.5

    流量：107m³/h(29.7L/s)    功率：7.5 kW

2、卸水泵型号：ISGl50-250A

    流量：192m³/h(53.3L/s)    功率：11 kW

3、水称容积：700L，

4、传感器：1000kg×2

5、卸料气动蝶阀型号：D67lJ-DNl00

6、称量精度：±l％

系统说明：

    水泵在控制系统的控制下，将水池里的水泵到水称量斗内，经传感器称量到预设数值时，泵停。卸水时，气缸开启，同时卸水泵启动，将水泵入搅拌机机内。



1、供水泵：

  山东淄博

2、卸水泵：

  山东淄博

3、气动蝶阀：

’济南



9

液态外加剂计量系统



   外加剂称量系统由：外加剂储箱、外加剂称、外加剂泵、气动蝶阀、传感器等组成。

1、供外加剂泵型号：75(50)DWB 各1只

    流量：60m³/h(4.53L/s)    功率：2.2KW(0.75 Kw)

2、外加剂称：75L    1只

3、外加剂储箱：5m³    1只

4、称量精度：±1％



5、传感器：100kg×2

5、气缸：QGBQ40×50-MF1

系统说明：

    外加剂泵在控制系统的控制下，将外加剂储箱里的外加剂泵出，经传感器计量到预设数值时，泵停。卸料时气动蝶阀开启，经卸水泵，使外加剂流向搅拌机内。外加剂系统配两套，可供两种外加剂。



l、外加剂泵：山东淄博



2、传感器：

  山东青岛

3、气动蝶阀：济南





10

主楼

支架

11

气路

系统

    气动系统由空压机、气缸、电磁阀、气路元件等组成。

1、空压机：  18.5 kW

2、储气罐：0.6 m³

3、电磁阀

    (1)4V310-10    20个

    (2)2PVl50N-15-AC220-5(水泥破拱)    4个

4、气源处理件： 2套(另加每个粉罐一套)

系统说明：

l、控制骨料落料门启闭。

2、控制蝶阀使水泥流向搅拌机内。

3、控制蝶阀使粉煤灰流向搅拌机内。

4、控制蝶阀使水流向水秤斗内。

5、控制蝶阀使外加剂流向搅拌机内。

6、控制水泥仓的破拱。



1、气缸：山东济南



2、电磁阀：益华气动



12

螺旋输送机

水泥螺旋输送机：       粉煤灰及矿粉螺旋输送机：

(1)规格：Φ325х10000  (1)规格：Φ273х10000

(2)数量：2条          (2)数量：2条

(3)输送量：  110t/h     (3)输送量：80t/h

(4)电机功率：18.5 kw     (4)电机功率：15 kw



系统说明：

1、粉料输送采用全密封装置，出料口与计量斗采用软连接不影响计量精度。

2、接料口为万向球节，可调节角度偏差，且密封性好。螺旋叶片与简体问隙小，传输效率高。



具体数量按水泥

仓配置



13

粉料仓：

(1)规格：用户根据其需要配置

(2)除尘器：按水泥仓配置

(3)阻旋式料位计：UGLA一240数量按水泥仓配置

系统说明：

    水泥仓顶部设有防溢顶装置，水泥由此吹入，减轻了水泥仓负荷压力，并且防止了粉尘对空气的污染。破拱装置安置在锥部，与气路系统、控制系统组合，可实时地对水泥进行自动破拱，也可手动破拱。



料位计：

  沈阳科邦



14

控制室

1、采用彩色夹心板，具有保温、隔热功能。

2、空调(冷暖型)

3、支架

系统说明：

  控制室宽敞明亮，视野开阔

15

16

总功率
