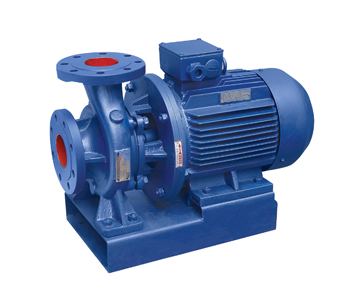

ISW型卧式管道离心泵产品概述

ISW型卧式管道离心泵根据IS型离心泵与立式泵的独特结构组合设计，并严格按照国际标准ISO2858和最新的国家管道离心泵标准JB/T53058-93进行设计制造的高效节能产品。

该泵采用国内先进水力模型优化设计而成。同时根据使用温度、介质等不同在ISW型基础上派生出热水泵、高温泵、化工泵、油泵等，是目前国家标准定型推广产品。



ISW型卧式管道离心泵产品特点

泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动，不同材质的硬质合金密封，保证了不同介质输送均无泄漏，结构简单合理，关键部分采用国际一流品质配套，整机无故障工作时间大大提高。维修方便，更换密封、轴承、简易方便。系列流量范围1.5～2000m3/h，扬程范围5～125m

ISW型卧式管道离心泵产品用途

（1）ISW卧式清水泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度≤80℃。

（2）ISWR卧式热水泵广泛适用于冶金、化工、纺织、造纸以及宾管、饭店等锅炉热水循环增压及城市采暖系统。ISW型使用温度T≤120℃。

（3）ISWH卧式化工泵，供输送不含固体颗粒、具有腐蚀性、粘度类似于水液体，适用于石油、化工、冶金、电力、造纸、食品、制药及合成纤维等部门，使用温为-20--－120℃。

（4）ISWB卧式管道油泵，供输送油、煤油、柴油等油类产品或燃、易爆液体，被输送介质温度-20－120℃。



主要特点

专门针对沼气而设计的增压泵。它可以改善沼气压力不足的现象，使沼气燃烧更充分，火力更大。由于泵的负压作用，使沼气池的产气更充分，它广泛用于各类沼气池和远距离输送沼气。

可以用于沼气燃烧压力低，输送管道压力低等场所。

沼气增压泵与其它泵的区别

气密性好：从进气到出气口进行严格的气密性检测，不漏气。

流量大，从0.3立方米/min 到90立方米/min.可以根据需要选择不同的机型。

寿命长：气路和电路严格分开，不会因气体富含水气而影响电气寿命，

维修性好：用简单工具和配件就能自己维修。

防爆电机

压力流量在一定范围内可以调节

工作原理

沼气增压泵利用两个转子相互挤压的功能，将低压沼气输送出去，在在挤压的过程中产生高压压力。





ISW型卧式管道离心泵性能参数

型  号 流 量Q 扬程

m 效率

% 转速

r/min 电机功率

KW 允许汽蚀余量

m

m3/h l/s

15-80 1.5 0.42 8  34 2800 0.18 2.3

20-110 2.5 0.69 15 34 2800 0.37 2.3

20-160 2.5 0.69 32 25 2900 0.75 2.3

25-110 4 1.11 15 42 2900 0.55 2.3

25-125 4 1.11 20 36 2900 0.75 2.3

25-125A 3.6 1.0 16 35 2900 0.55 2.3

25-160 4 1.11 32 32 2900 1.5 2.3

25-160A 3.7 1.03 28 31 2900 1.1 2.3

32-100 4.5 12.5 12.5 44 2900 0.55 2.3

32-100(I) 6.3 1.75 12.5 54 2900 0.75 2.3

32-125 5 1.39 20 44 2900 0.75 2.3

32-125A 4.5 1.25 16 43 2900 0.55 2.3

32-160 6.5 5 32 44 2900 1.5 2.3

32-160A 4 1.1 25 34 2900 1.1 2.0

32-160(I) 6.3 1.75 32 40 2900 2.2 2.0

32-200 4.5 12.5 50 32 2900 3 2.0

32-200(I) 6.3 1.75 50 33 2900 4 2.0

32-200A 4 1.11 44 40 2900 2.2 2.0

40-100 6.3 1.75 12.5 54 2900 0.55 2.3

40100A 5.6 1.56 10 52 2900 0.37 2.3

40-125 6.3 1.75 20 46 2900 1.1 2.3

40-125A 5.6 1.56 16 45 2900 0.75 2.3

40-160 6.3 1.75 32 40 2900 2.2 2.3

40-160A 5.9 1.64 28 39 2900 1.5 2.3

40-160B 5.5 1.53 24 38 2900 1.1 2.3
