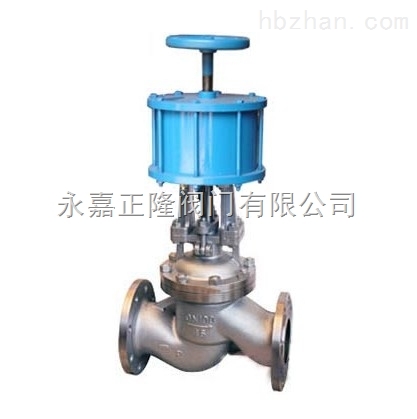

一 .J641H气动高温截止阀概述： J641H气动高温截止阀采用双作用气缸，利用上腔进气或者下腔进气来远距离控制阀门，阀门操作方便、灵活。气缸使用介质：压缩空气，氮气。气动截止阀结构简单、制造和维护方便；工作行程小，启闭时间短；关闭体（阀瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。气动截止阀阀座可为更换式阀座，可任意组合与关闭件密封面材料的配对，以满足工况要求，延长使用寿命。 二、J641H气动高温截止阀的结构特点: 1、选材考究，符合国内、外相关标准，结构合理，造型美观。 2、阀瓣、阀座密封面采用铁基合金堆焊或司太立（Stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。 4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。 5、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。 6、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。  7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。 三、执行标准:J641H气动高温截止阀

设计与制造 GB/T1223 连接端尺寸 结构长度 GB/T12221 法兰尺寸 JB/T79 检验与试验 JB/T9092 材 料  ? 碳钢 GB/T12229 不锈钢 GB/T12230 合金钢 Q/ZB6 标 志 GB/T12220 供 货 JB/T7928

四、主要零部件材料：J641H气动高温截止阀

阀体 阀盖 阀瓣 密封圈 阀杆 填料 适用介质 适用温度 (≤℃) WCB WCB+D507MO D577 2Crl3 柔性石墨 水、油品、蒸汽 425 ZGlCrl8Ni9Ti 0Crl8Ni9Ti Stellite12 Stellite6 lCrl8Ni9Ti PTFE 硝酸类 200 ZGlCrl8Ni2Mo2Ti CF8M Stellite12 lCrl8Ni2Mo2Ti lCrl8Ni2Mo2Ti PTFE 磷酸类、 碱类、混酸 200 ZG00Crl7Nil4M02 CF3M Stellite12 Stel1ite6 316L PTFE 磷酸类、 尿素、甲铵液 200 ? ZGlCr5MO ZGlCr5MO Stellite12 Stel1ite6 25Cr2Mo1VA 柔性石墨 水、油品、蒸汽 550 ?

五、产品结构图：J641H气动高温截止阀
