工作原理

龙门刨的刨削过程是工件（放在刨台上）与刨刀之间做相对运动的过程。也就是刨台频繁的往复运动。刨台的运动分为人工点动运行和自动往复循环运行。是刨台的往复周期运行图。

龙门刨床的刨削过程是工件（放在刨台上）与刨刀之间做相对运动的过程。也就是刨台频繁的往复运动。刨台的运动分为人工点动运行和自动往复循环运行。

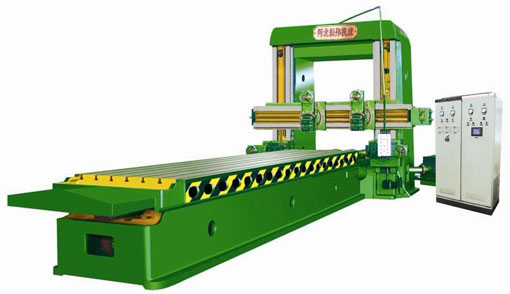

龙门刨床控制系统要求机床型号为BX2012，本系统由VVVF（变电压变频率）变频器、交流电动机（Y280S一8，Pe =37KW ，I=78-2A，n。=740r/min）、测速器组成闭环调速系统。采用闭环调速系统是为了对负载的波动和电网的波动有较强的抗干扰能力，以保证刨床的稳定运行。刨床的电机均由PLC 给出的指令进行控制。，按预先编制好的程序对变频器、刀架、横梁、磨头的跟踪状况进行自动或人工控制。变频器选用日本富士FRN45 Ggs一4JE电压型通用变频器。原系统采用机械式行程开关， 由于工作台时频繁的往复运动，挡块频繁地撞击行程开关，导致行程开关容易发生故障，在不可靠的时候更可能产生事故，影响生产。改造中我们用光控无触点接近开关代替机械式行程开关，经使用效果很好。
