品牌:天工通宇
额定电压:125V/250VAC
额定电流:3A
工作频率:50/60Hz
起订:10个
供应:6888个
发货:5天内

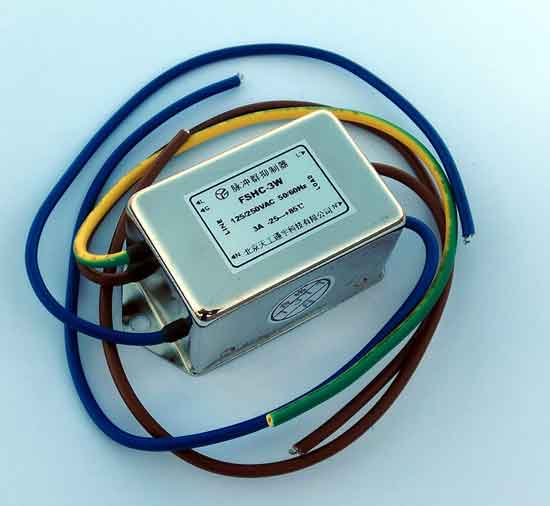

◆ 产品特点: 抑制感性负载切换是产生的瞬态脉冲群干扰，解决GB17626.4-2008标准中定义的电快速瞬变脉冲群干扰测试不合格问题，可抑制高达6kV的脉冲尖锋。
◆ 额定工作电流1-3A, 可承受4?8倍的瞬间过电流，用于功率200W--600W以下的电力电子设备。
◆ 使用场合：用于各种含有敏感数字电路的设备，仪器仪表，防止系统因电快速瞬变干扰出现死机、复位及乱码等现象。
◆ 技术参数：
|
额定电压 Rated Voltage |
125/250VAC |
||
|
额定电流 Rated Current |
1--3A |
||
|
工作频率 Operating Frequency |
50/60Hz |
||
|
耐压试验 Test Voltage |
线—线 Line to line |
1768VDC |
1min |
|
线—地 Line to ground |
2000VAC |
1min |
|
|
最大漏电流Leakage current |
0.3mA(250VAC@50Hz) |
||
|
温度范围 Temperature Range |
-25--+85℃ |
||
|
端接方式 Termination Methods |
输入端 Input |
输出端 Output |
|
|
UL1015美标18号电源线 |
UL1015美标18号电源线 |
||
◆ 抑制特性：
|
试验电压峰值 |
脉冲重复频率 |
|
4kV |
5/100kHz |
◆ 外形尺寸（封装）
◆ 安装提示：
1 安装位置：滤波器安装的最佳位置应在电源线入口处，以缩短输入线在机箱内的长度，减少辐射干扰的空间耦合；
2 接地：滤波器的接地必须良好。对于金属外壳的滤波器，外壳必须与设备机箱进行低阻抗连接，即外壳必须与机箱面板面导电接触，并接好地线；
3滤波器输入端和输出端的布线：滤波器的输入线、输出线必须拉开距离，切忌并行走线，以避免输入线缆和输出线缆间发生耦合而旁路了滤波器，造成滤波器失效。
◆ 参考标准
[1] GB/T15287?94 抑制射频干扰整件滤波器 第一部分 总规范
[2] GB/T15288?94 抑制射频干扰整件滤波器 第二部分 分规范
[3] UL1283?1984 电磁干扰滤波器安全标准
[4] GB17626.4-2008 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验
