2.2/3.7kW变频器专用滤波器
2016-06-01 09:51  点击:311
价格:¥199.00/台
品牌:天工通宇
额定电压:250V/440VAC
额定电流:10A
工作频率:50/60Hz
起订:5台
供应:8966台
发货:5天内
立即购买

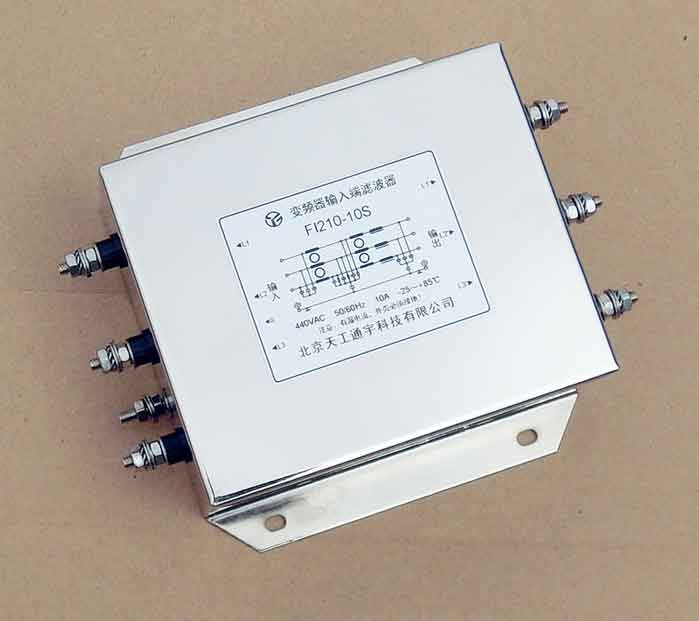

 2.2/3.7kW变频器输入端EMC滤波器FI210-10S



    产品特点: 电机驱动系统EMC滤波器,基于变频器工作时对输入侧电网及PLC、DCS等数字设备产生的电磁干扰特性而设计;优异的差模、共模干扰衰减特性,有效滤波频带宽,从10kHz到30MHz;有效抑制变频器对电网造成电磁干扰的同时,也能防止电网中的其他干扰源对变频器的电磁干扰;也用于其他存在强电磁干扰的工业场合;



    使用场合:用于2.2/3.7kW变频器输入端。



    技术参数:



额定电压 Rated Voltage

250/440VAC

额定电流 Rated Current

10A

对应变频器功率

2.2/3.7kW

工作频率 Operating Frequency

50/60Hz

耐压试验 Test Voltage

线—线  Line to line

2250VDC

1min

线—地  Line to ground

2700VDC

1min

最大漏电流Leakage current

3.5mA(250VAC@50Hz)

温度范围  Temperature Range

-25--+85

端接方式 Termination Methods

输入端 Input

输出端 Output

M4铜螺栓

M4铜螺栓



电路类型

baidu北京天工通宇科技有限公司,登录公司官网查询。

外形尺寸(封装)

FI200-10S尺寸图

使用中的注意事项

1滤波器与变频器要安装在同一块底板上,滤波器与变频器及安装板之间要有低阻抗的高频连接;

2滤波器必须尽可能的靠近变频器的输入端子,一般两者之间的距离不超过30cm;

3滤波器有接地端子,这个端子与滤波器的安装机架要有低阻抗的连接;

4注意,变频器专用电源滤波器一般都会有较高的泄露电流(这是为提高滤波器低频滤波效果而不可避免的),为安全起见,滤波器必须严格接地。

参考标准

[1] GB/T15287?94 抑制射频干扰整件滤波器 第一部分 总规范

[2] GB/T15288?94 抑制射频干扰整件滤波器 第二部分 分规范

[3] UL1283?1984 电磁干扰滤波器安全标准



国内专业的变频器EMI治理厂家,专业的变频器滤波器生产制造厂家,北京天工通宇科技有限公司。我公司生产的变频器EMC滤波器,采用两级共模加一级差模滤波电路,选用新型软磁材料,实现10kHz—30MHz高EMI滤波性能。用于变频器及逆变设备的输入端,抑制变频器开关动作时对电网产生的高频谐波干扰。
