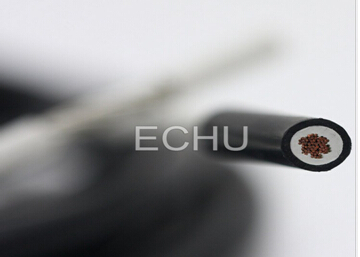

双护套单芯拖链电缆 4平方 16平方电线
2017-11-22 10:09  点击:154
价格:￥0.00/米
品牌:易初
发货:3天内
发送询价


   产 品 说 明

双护套拖链单芯电缆|4平方电线负荷|4平方单芯线|上海4平方拖链电缆

双护套柔性单芯电缆应用安装范围

适用于干燥或潮湿的室内，无强应力缓释或强制引导的自由连续往复运动下的安装，特别是工业使用环境下的频繁弯曲场合，如木工机械、机床加工设备、物流输送系统、起重机场合等。



双护套柔性单芯电缆电缆特性

防水、防油、耐寒、抗紫外线、耐磨、阻燃

作为拖链电缆时，弯曲寿命500万次以上。



双护套柔性单芯电缆电缆结构

导 体：多股超细精绞无氧铜丝，符合VDE0295CLASS 6标准

绝 缘：特殊混合PVC绝缘

颜 色：≤0.5mm 颜色表示, 棕、黑、蓝、紫、粉红、橙

        ≥0.5mm 黑色数字白色号码编号,3芯以上带有黄绿接地线（黄绿可选）

护 套：特殊改性PVC护套

        黑色(RAL9005)或灰色(RAL7001)

额 定 电 压：截面＜0.5mm2: 300/300V   截面≥0.5mm2: 300/500V

测 试 电 压：2000V

使用温度范围：固定安装： -40°C 至 +70°C

              移动安装：  - 5°C 至 +70°C。

最小弯曲半径：固定安装：5x电缆外径；

              移动安装：当行程＜10米时，弯曲半径为7.5×d, 当行程≥10米时，弯曲半径为10×d。





型号

规格

导体根数

单根导体直径φ

近似密度KG/KM

标称外径
/下限mm

外径上限mm




EKM71100

0.5

64

0.1

19.0

3.3

3.8



EKM71100

0.75

96

0.1

22.6

3.5

4



EKM71100

1

126

0.1

26.2

3.7

4.2



EKM71100

1.5

189

0.1

36.1

4.3

4.8



EKM71100

2.5

161

0.14

61.0

5.7

6.2



EKM71100

4

259

0.14

82.5

6.4

6.9



EKM71100

6

390

0.14

110.5

7.2

8.2



EKM71100

10

353

0.19

166.8

8.6

9.6



EKM71100

16

567

0.19

239.7

9.9

10.9



EKM71100

25

882

0.19

358.0

11.91

13.91



EKM71100

35

1234

0.19

469.9

13.21

15.21



EKM71100

50

1763

0.19

648.5

15.25

17.25



EKM71100

70

1426

0.25

881.2

17.5

19.5



EKM71100

95

1935

0.25

1167.6

19.86

21.86



EKM71100

120

2445

0.25

1439.0

21.96

23.96



EKM71100

150

3056

0.25

1755.0

23.85

25.85



EKM71100

185

3769

0.25

2354.0

30.96

32.96



EKM71100

240

4889

0.25

2980.9

34.44

36.44
