ZX5080三相交流标准源采用表源一体化结构，全数字闭环标准源技术，使用嵌入式系统、大屏幕TFT彩色液晶显示器、CPLD芯片和高精度A/D、D/A等一系列先进器件，体积小重量轻，可广泛应用于电能计量行业、电气实验室和其他相关部门，便于携带到现场使用。

产品介绍

产品别称

程控测试电源、单相精密测试电源、精密交流测试电源、交直流标准源、多功能校准仪、数字三用表校验仪、多用表校验仪、多功能仪表校验仪、数字式三用表校验仪、多功能校表仪、三用表校验仪、单相交流标准源、三相程控精密测试电源、三相多功能标准源、三相标准程控电源、三相标准源、三相程控标准功率源、三相测试电源、三相多功能电能表检定装置、指示仪表校验装置、数字式三表校验装置、交直流指示仪表校验装置、电测量仪表校验装置

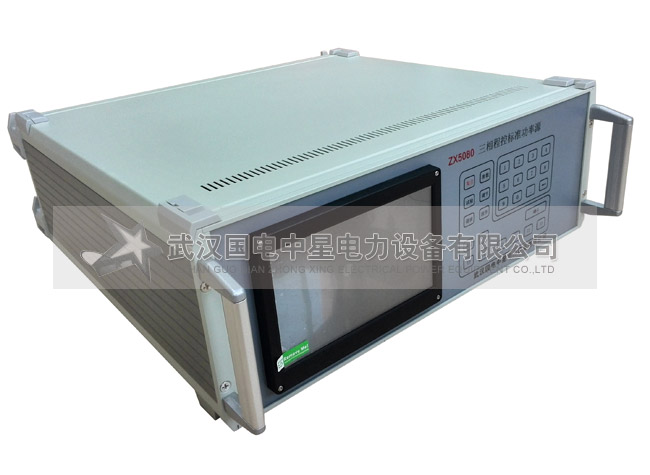

产品图解


产品特点

1. 采用触摸屏控制面板加面膜按键，显示信息量大，使用简单方便。

2. 内嵌高等级标准功率电能表，并以此为标准进行数字闭环反馈，电压、电流、频率、相位、有功功率、无功功率、视在功率、功率因数等各参量均可作为标准使用。

3. 具有多种保护功能：限流保护、功放保护、电压短路保护、电流开路保护、功放热保护等功能。

4. 三相电压、电流回路独立控制，每一相电压、电流输出参量可分别调节。

5. 智能档位：在仪器允许输出的范围内，用户可以任意设定三相电压、电流各自的额定电压、电流档位，电压电流的试验点、调节细度均参照用户设定的额定档位值，方便用户操作。

6. 电压、电流、相位试验点丰富，便于操作。

7. 带RS232串口，开放通讯规约，便于计算机控制及升级软件

8. ZX5080有0.05级、0.1级二种精度等级产品供客户选用。

技术指标

1.电源输出：

1)交流相电压输出

a.调节细度：0.01%RG

b.分 辨 率：6位有效数字

c.准 确 度：优于±0.1%RG

d.稳 定 度：优于±0.02%RG/1min

e.失 真 度：优于 0.2% （非容性负载）

f.输出功率：额定每相 20VA

g.满负载调整率：小于±0.01%RG

h.输出范围：10V～460V

i.档位设置：57.7V、100V、220V、380V，内部自动档位切换。

2)交流电流输出

a.调节细度：0.01%RG

b.准 确 度：优于±0.1%RG

c.分 辨 率：6位有效数字

d.稳 定 度：优于±0.02% RG /1min

e.失 真 度：优于 0.5%

f.输出功率：每相额定输出20VA。

g.满负载调整率：小于±0.01%RG

h.输出范围：1mA～ 24A

i.档位设置：0.2A、1A、5A、20A，自动档位切换

3)功率输出

a.准确度：优于 0.1%RG

b.稳定度：优于 0.02%/1min。

c.分辨率：6位有效数字（有功功率、无功功率、视在功率）

4)功率因数

a.调节范围：-1～0～+1；

b.分 辨 率：0.00001；

c.准 确 度：0.001。

5)相位

a.调节范围：0～359.99°

b.分 辨 率：0.001 °

c.准 确 度：±0.05°

6)频率

a.调节范围：40Hz～70Hz

b.分辨率：0.001Hz

准确度：±0.005Hz

7)谐波

可以准确输出2～31次谐波，各次谐波可以任意组合叠加在一起同时输出，但是输出谐波时总的谐波含有率之和不要超出下表所出的限制。谐波含量显示准确度0.1%，谐波含量显示分辨率4位有效数字。谐波相位（相对于基波）调节范围0-359.99°。
