QSB-2.2潜水射流曝气机射流曝气器

2014-05-22 14:13 点击:133

价格:未填
发货:3天内

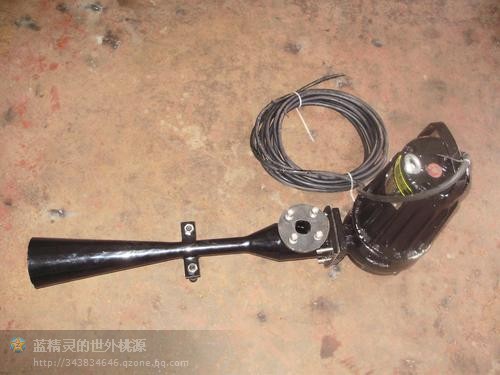

QSB型深水自吸式潜水射流曝气机

一、结构简介及工作原理
深水自吸式潜水射流曝气机主要由WQ型潜水排污泵、文丘里管、扩散管、进气管及消音器等组成。工作原理为：潜水电泵产生的水流经过喷嘴形成高速水流，在喷嘴周围形成负压由进气管吸入空气，形成液气混合流高速喷射而出，夹带许多气泡的水流在较大面积和深度的水域里涡旋搅拌，完成曝气。

二、特点与用途
深水自吸式潜水射流曝气机使水体搅动与充氧同时进行，气泡细密，既可获得较高的氧转移率，又具有叶轮无堵塞优点。强有力的单向液流，造成有效的对流循环，且电机负载随水位的变化很小，因此，更适合在水位变化较大的池中应用。无需压缩空气的条件下，最大潜水曝气深度可以达到10m。成本低，安装、维护简捷便利。主要适用范围有：

　　1、深水曝气；
2、生化池的曝气兼搅拌；
3、污泥曝气兼搅拌；
4、高浓度有机废水处理工艺。

三、主要技术参数
深水自吸式潜水射流曝气机可在下列条件下正常连续运行：
1、最高介质温度不超过40℃
2、介质的PH值在5～9
3、介质密度不超过1150kg/m3

型号	QSB0.75	QSB1.5	QSB2.2	QSB3	QSB4	QSB5.5	QSB7.5
功率(kw)	0.75	1.5	2.2	3	4	5.5	7.5
额定电流(A)	2.9	3.7	5	6.4	8.2	12.4	16.3
额定电压(V)	380
转速(r/min)	2900	2900	2900	2900	2900	1470	1450
频率(Hz)	50
绝缘等级	F
进气量(m3/h)	10	22	35	50	75	85	100
最大潜水深度（m）	1.5	2	3.5	4	4.5	5	5.5
增氧能力(kgO2h)	0.50	1.26	2.30	2.80	3.75	6.00	7.90
进气管口径(mm)	32	32	50	50	50	50	50
表中进气量及增氧能力是在标准试验条件下(20℃水温，气压101.325KPa)，曝气机潜水深度3m，试验介质为清水时的试验值。如潜水深度进气量大于表中的数值，需用户提供潜水深度和进气量，以便本公司设计和提供优化的设备。在中度污水中，增氧能力应乘以0.85后作为设计依据。

四、选型与安装
深水自吸式潜水射流曝气机的安装形式有自耦式和移动式两种，具有安装位置变动灵活，成本较低的特点。

深水自吸式潜水射流曝气机移动式安装示意图

深水自吸式潜水射流曝气机自耦式安装示意图

深水自吸式潜水射流曝气机移动式安装尺寸

型　号	H	h	L	D	F	d	B	E	A
QSB0.75	用户根据实际工况每件确定	438	1136	Φ100	85	DN32	260	494	107
QSB1.5		438	1136	Φ100	85	DN32	260	494	107
QSB2.2		435	1249	Φ104	141	DN50	280	369	126
QSB3		435	1325	Φ104	14	DN50	280	369	126
QSB4		580	1502	Φ104	149	DN50	280	414	203
QSB5.5		915	1958	Φ104	137	DN50	280	689	252
QSB7.5		915	2069	Φ104	137	DN50	280	689	252

深水自吸式潜水射流曝气机自耦式安装尺寸

型　号	QSB0.75	QSB1.5	QSB2.2	QSB3	QSB4	QSB5.5	QSB7.5
A	107	107	126	126	203	252	252
B	260	260	280	280	280	280	280
C	85	82	85	85	105	105	105
D	Φ100	Φ100	Φ104	Φ104	Φ104	Φ104	Φ104
d	DN32	DN32	DN50	DN50	DN50	DN50	DN50
e	Φ48	Φ48	Φ48	Φ48	Φ60	Φ60	Φ60
F	172	172	172	172	175	200	200
g1×g2	800×600	800×600	800×600	800×600	900×600	1100×800	1100×800
H	用户根据实际工部优条件确定
h	用户根据实际工部优条件确定
K	180	180	191	191	359	433	433
L	535	535	754	830	885	1017	1128
M	271	271	280	280	411	490	490
N	19	19	19	19	26	13	13
Q1	220	220	220	220	300	300	300
Q2	180	180	180	180	220	220	220
R	136	136	136	136	255	250	250
T	160	160	210	210	210	210	210
