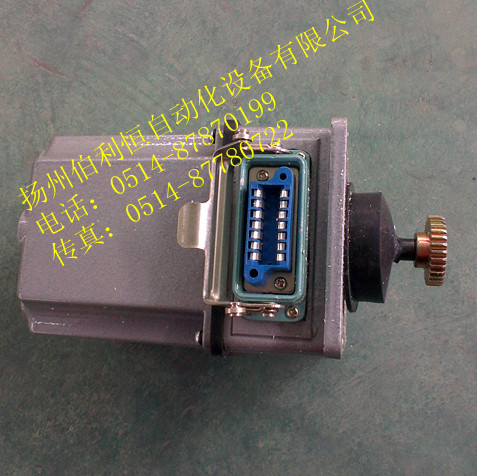

伯利恒DKJ-410G,WF-02专用位置发射器，SWF开关型

伯利恒DKJ-310CX,DKJ-410专用位置发射器，SWF开关型

SWF型位置发送器是专为电动执行机构配套使用的电感式中频位置发送器，它将执行机构输出轴的机械位移转换成电信号，并作用于伺服放大器的位置反馈信号或间位始示信号，在位移终始端实现“电限位”，对工作场地处于高温，强振动区域采用分离式位置发送器，考虑到用户维修和替代方便，此位置发送器安装尺寸同老“差动型” (统一设计)一样。

SWF型位置发送器是专为电动执行机构配套使用的电感式中频位置发送器，它将执行机构输出轴的机械位移转换成电信号，并作用于伺服放大器的位置反馈信号或间位始示信号，在位移终始端实现“电限位”，对工作场地处于高温，强振动区域采用分离式位置发送器，考虑到用户维修和替代方便，此位置发送器安装尺寸同老“差动型” (统一设计)一样。
    SWF型位置发送器，可实现0～10mA或4～20mA输出信号，同时实现电开式改为电关式。若有特殊要求，角行程“位反”可采用分离式位置发送器。
    SWF型位置发送器，对角行程和直行程电动执行机构均可采用，其技术参数相同而结构不同。

型号有：SWF-210、SWF-310、SWF-410、SWF-510

基本误差：≤±1%

负载电阻：Ⅱ型1KΩ    Ⅲ型750Ω
限位：Ⅱ型800Ω    Ⅲ型650Ω

上下限位：上限50～100％    下限0～50％
电源电压：220V 50Hz
环境温度：0～+50℃
环境湿度：10～70％
安装尺寸：4-Φ5.5×85×158

SKJ电子式电动执行机构电器部分

电子式电动执行机构是由减速器、位置发送电路、放大电路及输出电路四部分组成。

一、电子式位置发送电路：

WF—4型位置发送器是DKJ、ZKJ角行程电动执行器的关键部件，它的性能优劣直接影响整机的可靠性。WF—4型位发在电路设计上采用了高抗干扰电路，因而具有性能稳定可靠，调试方便，抗干扰能力强的特点。其中WF—5型位发外型设计为圆型，具有防尘、防水、拆装方便、快捷、结构简单的优点，与WF—4型位发通用。

(一）特点：

WF—4型，WF—5型位置发送器是由角位移传感元件、电流变换器、终端电气限位开关组成。

其特点：

1、位移传感元件采用高精度、长寿命的导电塑料电位器，它与行程控制机构同轴；且电位器与转轴采用拔杆连接轴双端轴套固定，不会发生电位器卡滞或空转现象，结构合理、调整方便。

2、电流变换器所用元器件经严格老化、筛选，因而整机性能稳定可靠。并且具有很强的抗干扰能力。

3、输出电流量程调整方便.在电路板上将C、D两端开路其输出电流0—10mADC；将C、D两端短接其输出电流为4—20mADC。

4、电路板上的电位器W2和W3分别用来调节位置输出电流的起点和满量程，在调试中二者互不影响，故调试一次即可完成，不必反复进行，使现场调试变得简单，容易。

5、为使用户现场调试方便，电路板上设有监测点P、M，在不断电情况下，检测P、M两点电压值即读出输出信号，也可在M、N两端串入电流表直接读出输出电流值，在用电压监测时与输出电流对应关系为：

Ⅱ型 0—10mA   DC       0—1V DC；

Ⅲ型 4—20mA   DC     0.2—1V DC；

（二）主要性能指标：

1、电源：           220V    50HZ；

2、输出电流范围：   Ⅱ型   0—10mA DC；     Ⅲ型 4—20mA DC；

3、线性度：         5%

4、负载电阻范围：   Ⅱ型 （0—10mA DC）    RH=0—1500Ω；

                    Ⅲ型 （4—20mA DC）     RH=0—850Ω；

   5、导电塑料电位器：1K/4W， 线性质±0.2%，有效转角300°；

   6、微动开关触点容量：15A/220V
