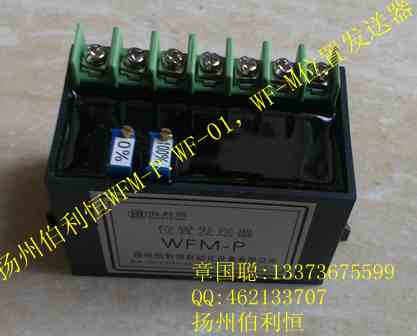

大量现货WFM-P.WF-01位置发送器
供应【WFM-P位置发送器】, WFM-P.WF-01 阀位变送器，厂家直销价格合理
| 加工定制：是 | 品牌：伯利恒 | 型号： WFM-P.WF-01 |
| 产品用途：适用于DKJ/ZKJ（DKZ/ZKZ）电动执行器 | 驱动能源：电动执行器 | 属性：属性值 |
产品特点：
·输入电压范围：AC210V～AC255V
·输出4～20mA信号经光电隔离（可承受2000V浪涌电压）
·工作温度范围：-25℃～+80℃
·精度： 5‰
·负载电阻范围：≤750Ω
位置变送器选配
WFM-P、WF-01、WF-M、WF-130、WFM-01
普通调试方法
第一部：行程限制机构出厂前已调整好，尤其是角行程电动执行机构不允许调整凸轮组，凸轮调试方法：凸轮机构内装4片不同颜色和编号的凸轮片。转动执行机构手轮使阀到关位置，1（2）号调整螺丝槽(根据现场使用情况和型号而定)，向下推开朝关向转动凸轮片直到凸轮刚好压动关（开）向行程开关。然后反向转动手轮使阀到全开位置，用改锥对准3（4）号调整螺丝槽，向下推开朝开向转动凸轮片直到凸轮刚好压动开（关）向行程开关(根据现场使用情况和型号而定)。中途开关的调整与行程开关类似。
第二部：检查接线是否正确。转动手轮使执行器转到居中的位置。
第三步：接通电源，将相序调整好。
第四步：测量各接点输出。
第五步：若是ZPF-09则需要调整WF-01使执行器输出为4-20mA。
位发模块的接线及调试方法：
下图为位发模块的接线及功能示意图：
位发模块调节方法：
1.接通电源，将执行器关到位，看端子1号和2号的电流输出（1号为正极2号为负极），若电流方向相反则3号端子和5号端子对倒。若电流值偏大或偏小则需要调节行程限制器中的高精度位置传感器（电位器）使其电流值为0 mA或4mA。
2.将执行器开到位，看1号和2号的电流输出，若电流偏大或偏小则需要通过调节P2(100%)调满电位器来调节到10mA或20mA。
3.再将执行器关到位，看1号和2号的电流输出，此时电流有微小的偏差。需要通过调节P1(0%)调满电位器来调节到0mA或4mA。
4.反复调节2次就能输出精准的4-20mA的模拟量信号了。
