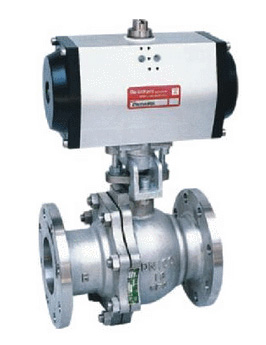

Q641F系列气动O型球阀是一种转角为90°的旋转类阀门,密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。配用的执行机构分单作用和双作用两种型号。产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。
气动球阀主要性能规范
|
公称通径DN（mm） |
15-250 |
|||
|
公称压力PN（MPa) |
1.6 |
|||
|
公称压力PS（MPa) |
强度试验 |
2.4 |
||
|
密封试验 |
1.76 |
|||
|
材料\材料代号 |
C |
P |
R |
|
|
主要零件 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|
球芯 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
|
密封圈 |
增强聚四氟乙烯对位聚苯 |
|||
|
填料 |
聚四氟乙烯柔性石墨 |
|||
|
适用工况 |
适用介质 |
水、蒸汽、油品 |
硝酸类 |
醋酸类 |
|
适用温度 |
-28℃～300℃ |
|||
|
执行器 |
型号 |
BAW系列、GT系列、SW系列 |
||
|
气源压力 |
0.4-0.7Mpa |
|||
Q641F-16型气动球阀主要尺寸及气动执行器配置
|
公称通径DN(mm) |
尺寸(mm) |
执行器型号 |
||||||
|
L |
D |
D1 |
D2 |
b |
f |
Z-Φd |
||
|
15 |
108 |
95 |
65 |
45 |
14 |
2 |
4-14 |
GTD52/GT63K |
|
20 |
117 |
105 |
75 |
55 |
14 |
4-14 |
GT63/GT63K |
|
|
25 |
127 |
115 |
85 |
65 |
14 |
4-14 |
GT63/GT83K |
|
|
32 |
140 |
135 |
100 |
78 |
16 |
4-18 |
GT83/GT83K |
|
|
40 |
165 |
145 |
110 |
85 |
16 |
3 |
4-18 |
GT83/GT110K |
|
50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
GT83/GT110K |
|
|
65 |
190 |
180 |
145 |
120 |
18 |
4-18 |
GT110/GT127K |
|
|
80 |
203 |
195 |
160 |
135 |
20 |
8-18 |
GT127/GT127K |
|
|
100 |
305 |
215 |
180 |
155 |
20 |
8-18 |
GT127/GT160K |
|
|
125 |
256 |
245 |
210 |
185 |
22 |
8-18 |
GT160/GT190K |
|
|
150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
GT190/GT210K |
|
|
200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
GT254/BAW20S |
|
|
250 |
533 |
405 |
335 |
320 |
30 |
12-25 |
AW17/AW20S |
|
