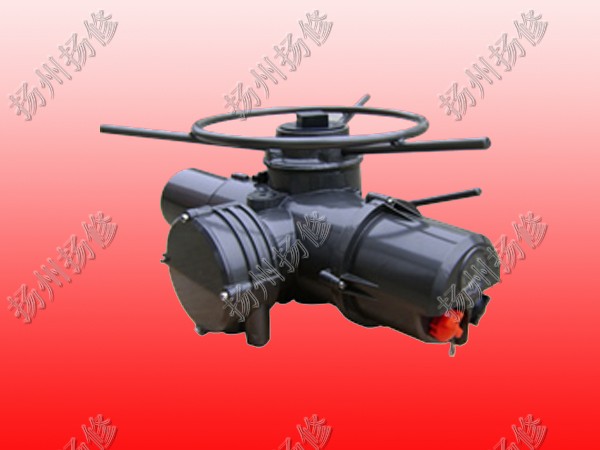

YKD系列罗托克智能型电动执行机构

一、产品概述
          YKD/YKJ系列智能电动执行机构是对阀门进行就地和远程电动控制的自动化设备，是由防爆电机、控制电路、减速机构等组成，为您提供了一种完美的机电一体化产品。这些装置均密封在标准最高为IP68的双密封防水外壳内，使用手持式红外设定器即可对其进行非侵入性的快速设定、检查及查询。该执行机构具有自动保护功能和隔爆功能，即使在危险区域也无需打开正在工作中的执行机构电气箱盖就可以进行调节、参数检查、故障诊断。由于它的先进性、可靠性和操作方便等特点，受到广大用户的欢迎，在电力、石油、冶金、水处理等行业中得到广泛应用。

二、产品特点
☆液晶显示
         采用大屏幕点阵液晶显示，所有菜单均以中文显示，并配以提示说明，界面简单易懂。阀门的开度大小以数字方式实时显示，并根据工作情况实时显示各类信息；另配以高亮度LED发光管指示阀门的开、关及中间位置。
☆控制方式
         可接收远程开关量信号、模拟量（如4∽20mA电流信号）及各类总线（如MODBUS、PROFIBUS等）控制方式，就地操作旋钮可现场调控阀门的位置。
☆状态指示
         以继电器触点输出来指示阀门的开关限位及故障报警，另提供如4∽20mA电流信号输出反映阀门开度，或者以总线方式反馈当前执行机构各类信息。
☆免开盖调试
         各类工作参数设置、开关限位调试均可通过红外设定完成，不需要打开电气罩，使得环境中的灰尘、潮气等有害物质不能进入执行机构的内部，极大的提高了电气控制部分的可靠性。
☆高智能化
         具有人机对话功能，电气控制部分采用全新的SOC芯片控制，智能化程度高。
☆高防护性
         铝合金外壳及箱体经表面磷化处理后具有很强的防腐能力，静配合处配有O型圈、动配合处配有骨架油封的箱体达到IP68的防护等级，另可选择的防爆型箱体可适合于IIA、IIB级T1-T4级爆炸性混合物的1、2区场所等危险作业环境工作。
☆高效低噪音
         精密蜗轮蜗杆减速机构，间隙小、效率高、噪音低（最高50分贝）、寿命长。
☆可靠自锁性
         蜗轮与蜗杆的自锁性防止了执行机构在断电或断信号的情况下的反转现象。
☆离合器自动复位
         具有独特的机械式手/自动切换机构，手动操作通过扳动离合器分离手柄后实现，电机一旦接受电信号启动，离合器能自动复位并使执行机构恢复到自动状态。
☆操作手轮
         配以手轮方便在缺电情况下客户开启或者关闭阀门，手轮的尺寸设计保证了手动操作时的安全、省力。
☆电机特性
         根据电源要求而配置的单相或三相全封闭鼠笼式感应电机，启动力矩大、转动惯量小。

三、主要技术指标
◇供电电源：380VAC±5%，50~60Hz 、220VAC±5%，50~60Hz
◇输入信号： 开关型控制信号：AC60V~220V、 DC24V
◇调节型控制信号：4-20mA
◇输出信号： 开、关触点信号，触点容量250V/5A，机械寿命不小于200万次
◇模拟量4-20mA
◇基本误差限：≤±1.0%
◇行程控制机构重复性误差：≤3°
◇死区：0.1%~9.9%可调
◇防护等级：IP65、IP68
◇防爆型：防爆标志：ExdⅡBT4 ExdⅡCT4
◇额定力矩：满足选型要求的力矩，输出并保证有20%余量以防卡死
◇环境温度：-30℃~+70℃（特殊要求请致电我们）
◇环境湿度：5%~100%
