1.主要功能及特点

○集全面的数字式低压线路保护、综合电量测量及合闸、跳闸控制、运行状态监视、远方参数设置、保护动作记录及网络通讯、模拟量输出与一体

○具有电流速断、电流一段、电流二段、反时限过电流、接地、过压、欠压、外部故障、后加速等全面的保护功能，保护动作准确可靠

○具有合闸、跳闸控制功能，可通过就地面板按键、通讯等方式进行控制，控制方式可面板设置

○一体化嵌入式安装，省却连接线，更可靠，安装更方便

○高精度测量电流、电压、功率、功率因数、频率、电度等多种参数

○最多1路4～20mA模拟量输出，输出对象可编程

○最多2路开关量输入,用于外部故障、后加速保护

○最多3路继电器实现合闸、分闸、报警输出

○事件记录功能，分辨率达到2ms

○具备RS485通讯接口，MODBUS-RTU通讯协议

○中文液晶显示

○多按键面板实现数据查询、保护参数整定操作

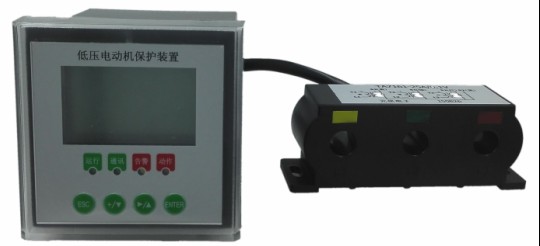

○配有小型穿芯式电流互感器

○超小型化设计

2.主要技术指标

○环境条件

a）工作温度：-20℃～+70℃ b）存储温度： -30℃ ～+85℃

c）相对湿度：5%～95%（装置内无冷凝或结冰）d）大气压力：80kPa～110kPa。

○工作电源

直流电源：100VAC-300VAC， 交直流电源：85VAC-265VAC，频率50Hz+/- 5%，

○额定参数

交流电压：380V/220V、400V/690V 交流电流：内置电流互感器（标准）：5A，1A

外置电流互感器： 160A、110A、60A、25A、10A、7A 频率：50Hz

○功率消耗

交流电流回路： 小于1VA/相（额定5A时），小于0.5VA/相（额定lA时）

交流电压回路： 小于0.5VA/相（额定1A时），装置电源回路：小于5W

○过载能力

交流电流回路： 2倍额定电流，连续工作；10倍额定电流，允许10s；40倍额定电流，允许1s。

交流电压回路： 1.6倍额定电压，连续工作；2倍额定电压，允许10s。

○测量精度

线电压： ±0.5% 电流： ±0.5%（0.1～1.2倍额定电流）

有功功率： ±1% 无功功率： ±1.0%

功率因数： ±1% 频率： ±0.06Hz

有功电能： ±1% 无功电能： ±2% 电压/电流0.5级

3.正常使用条件

适用于主回路：AC380V

电源输入范围：AC85~265V

保护器输出节点容量:AC250/3A、DC30V/3A

环境无腐蚀气体、无剧烈震动、冲击的场所。
