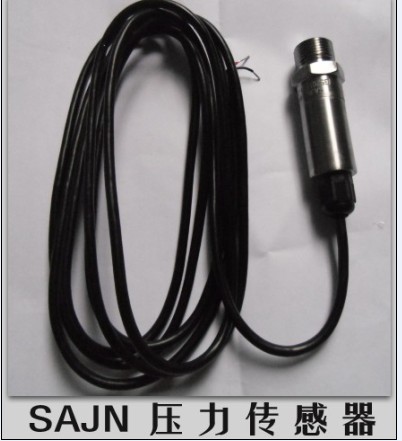

压力传感器0-1.0Mpa压力变送器产品详情 |
配套SAJN变频恒压供水控制器使用，用来测试水泵压力的。可以供1-20层的小高层使用。
SAJN压力传感器使用说明书
一、结构图纸：
二、电气说明（图）：
|
三、性能参数： |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
单位 |
||
|
供电电压 |
10～30 |
VDC |
||||||||||
|
接线方式 |
红色线+、黑色线-、屏蔽线 |
—— |
||||||||||
|
螺纹接口 |
M20*1.5 |
—— |
||||||||||
|
测量介质 |
洁净无腐蚀性气体或液体 |
—— |
||||||||||
|
压力范围 |
0～1.6 |
MPa |
||||||||||
|
爆破压力 |
3.2 |
MPa |
||||||||||
|
输出电流 |
4～20 |
mA |
||||||||||
|
常温误差 |
0.5 |
%FSO |
||||||||||
|
全温区误差 |
3 |
%FSO |
||||||||||
|
工作温度 |
0～60 |
℃ |
||||||||||
|
储存温度 |
-40～125 |
℃ |
||||||||||
|
长期稳定性 |
±0.5 |
%FS/year |
||||||||||
|
绝缘电阻 |
＞50 |
MΩ/50VDC |
||||||||||
四、例行实验：
①常温25℃：输出误差保证在0.5%FS以内以及按照图3参数进行100万次疲劳测试不出现渗漏或损坏。
②高温60℃：误差保证在3%FS以内。
③低温0℃：误差保证在3%FS以内。
