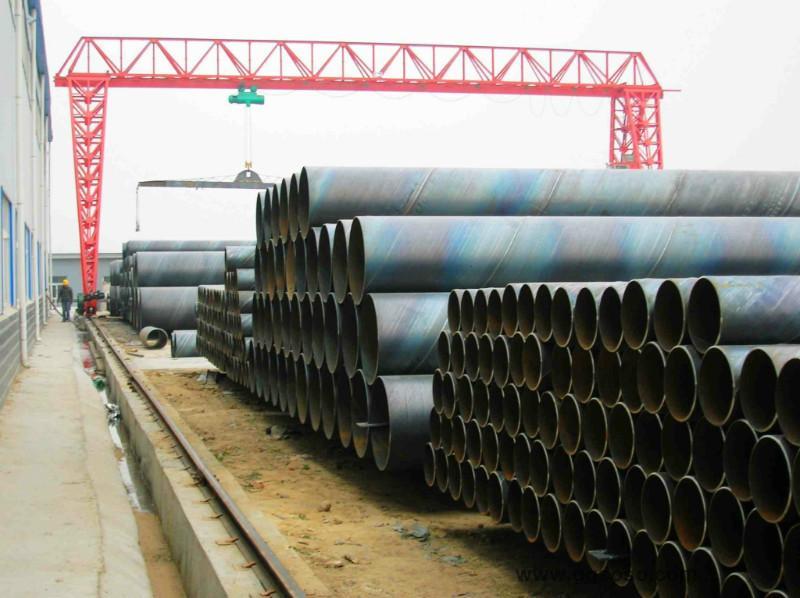

口径: 219-3620mm 壁厚: 5--30mm

材质: L245-X70

标准: GB9711

应用: 外部做防腐处理或黑漆，常用于石油，天然气输送用管线钢管.其中分为PSL1和PSL2两个级别。API管线钢管是属于美国石油标准的管线管，管线管是把抽出地面的油,汽,水,通过管线管输送到石油和天然气工业企业.管线管包括无缝管和焊接钢管,其管端有平端,带螺纹端和承口端；其连接方式为端头焊接,接箍连接,承插连接等。随着管线钢板技术的发展及焊管成型、焊接技术的进步，管线用焊管的应用范围在逐步扩大，特别是在大口径组距范围内焊管的优势更加明显，加上成本的因素，焊管已在管线管领域占有主导地位。

螺旋钢管将带钢送入焊管机组，经多道轧辊滚压，带钢逐渐卷起，形成有开口间隙的圆形管坯，调整挤压辊的压下量，使焊缝间隙控制在1~3mm，并使焊口两端齐平。

1.如间隙过大，则造成邻近效应减少，涡流热量不足，焊缝晶间接合不良而产生未熔合或开裂。

2.如间隙过小则造成邻近效应增大，焊接热量过大，造成焊缝烧损;或者焊缝经挤压、滚压后形成深坑，影响焊缝表面质量。

将管坯的两个边缘加热到焊接温度后，在挤压辊的挤压下，形成共同的金属晶粒互相渗透、结晶，最终形成牢固的焊缝。螺旋钢管若挤压力过小，形成共同晶体的数量就小，焊缝金属强度下降，受力后会产生开裂;如果挤压力过大，将会使熔融状态的金属被挤出焊缝，不但降低了焊缝强度，而且会产生大量的内外毛刺，甚至造成焊接搭缝等缺陷。
