NS系列潜水泵综合监测控制器水泵保护器水泵浸水过热保护器

1．概述

KL-NS型水泵综合保护器(以下简称保护器)，适用于南京蓝深制泵集团公司生产的潜水式WQ 排污泵、QXG清水泵、ZQB轴流泵、HQB混流泵保护与控制。或其它同类的所有水泵，如凯泉、凯实利、ABS等。

2．适用范围

控制器为盘面安装，并能在下例条件下正常工作：

周围环境温度不超过+40度，24小时周期内的平均温度不超过+35度，低环境温度不得低于-10度。

空气中不得有过量尘埃、酸、盐、腐蚀性气体、相对湿度在高温度为+40度时不超过50%，在降低温度时允许有较高的相对湿度。

例如：20度以下时湿度为90%应小心由于温度变化而可能偶然发生的凝露。

安装地点的海拔高度不超过1000米。

垂直安装倾斜度不得超过5度。

3. 性能特点

输入电压： AC220V，50Hz，额定功耗小于10W。

环境温度： -20℃～75℃。

环境湿度： 90%以下（无水珠凝结）。

传感器供电：传感器DC12V低压供电；

            供电电源变压器隔离。

 信号输入： 输入回差控制：±2%；

            信号输入：DC12V开关量信号输入或电阻、电流信号输入；

            信号响应速度：10mS。

信号输出：  继电器输出，触点容量：5A/250VAC或5A/30VDC。

1）  NS-21型

信号输入：  绕组传感：绕组过热保护；

            漏水传感：油室泄漏保护；

湿度传感：  去湿加热,防电机绝缘下降加热去湿；

            停泵信号：故障保护。

2）  NS-41型

信号输入：   绕组传感：绕组过热保护；

             漏水传感：油室浸水保护；

             接线盒传感：线盒浸水保护；

             过载信号：过载保护；

             电机腔传感：电机浸水保护；

             泵运行信号：泵运行监测；

             去湿：去湿,防电机绝缘下降加热去湿

3）  NS-22型

信号输入：    超温信号：绕组过热保护；

泄漏信号：油室泄漏保护；

去湿信号：去湿加热，防电机绝缘下降加热去湿；

电机过载：过载保护；

泵运行信号：泵运行监测。

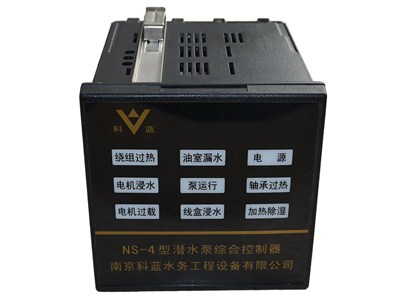

4）  NS-42型

信号输入：绕组传感：绕组过热保护；

轴承超温传感：轴承过热保护；

过载信号：电机过载保护；

线盒浸水传感：线盒浸水保护；

电机腔浸水传感：电机腔浸水保护；

油室传感：油室漏水保护；

去湿传感：加热去湿，防电机绝缘下降加热去湿；

泵运行信号：泵运行监测。

4．产品型号及其含义

5.外形尺寸及开孔尺寸

  5.1 NS-21 41型 安装尺寸图(开孔尺寸:152*72mm)

                     外形尺寸                     开口尺寸

     安装方式：控制器采用152*72开孔仪表安装，嵌于控制柜面板上，用随机的紧固件锁定。

5.2 NS-22 42型安装尺寸图(开孔尺寸:92*92mm)

            外形尺寸                    开口尺寸

      安装方式：控制器采用96*96开孔仪表安装，嵌于控制柜面板上，用随机的紧固件锁定。

6.控制器接线端子图

6.1 NS-21型

6.2 NS-41型

6.3 NS-22型

6.4 NS-42型

7.应用图

7.1 NS-21应用图

7.2 NS-41应用图

7.3 NS-22应用图

7.4 NS-42应用图
