CPS-21B-Ⅱ变频恒压供水控制器一拖四控制器水泵控制器

一、特点

CPS-21B-Ⅱ变频恒压供水控制器（以下简称为21BⅡ控制器）是我公司在原有第四代CPS-21B型控制器的基础之上，按照ISO9000质量体系的要求研发新型控制器。我们综合了十年来广大用户的需求，参照新的标准，采用新的单片机技术，结合高可靠性的设计，开发出的21BⅡ控制器具有更高的可靠性及稳定性。

二、控制系统构成图

                                  图1  系统组成示意图

三、控制器的产品规格

3.1产品规格型号

21BⅡ控制器适用于工业和生活供水控制系统。其产品规格型号如下图所示：

                图2  控制器型号说明

3.2 选型说明：

21BⅡ控制器可以设计成整个或部分泵组变频循环软起动工作方式，或配置成1台变量泵+多台定量泵（3台定量泵）的工作方式。各种工作方式均可控制3台主泵和一台附属小泵。21BⅡ控制器的显示部分为数码管和LED的方式。

四、控制器工作条件

4.1 温度：-5℃~+55℃

4.2 相对湿度：≤95%（无凝露）

4.3 电源：AC 185V~265V   50Hz

4.4 海拔高度不超过2000米

4.5 外壳防护等级：IP20

4.6 产品的执行标准：Q/HD  LLK001-2004

五、控制器示意图及说明

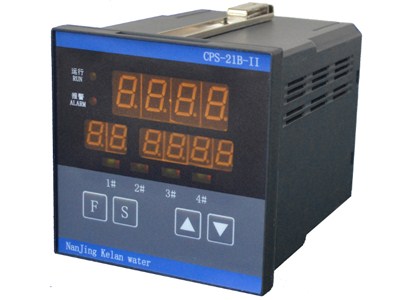

      5.1 CPS-21BⅡ控制器面板图

图3  整机前视图

说明：

1：系统自动运行指示灯；

2：系统报警指示灯；

3、4、5：数码管显示信息窗口，3窗可根据设定显示压力和频率，4、5窗除显示参数设定的信息外，还可显示报警故障 信息和泵的设定类型信息；

6：指示灯，可显示对应泵的设定状态和工作状态；

7：功能键，用于调出设定泵运行类型或修改参数功能，或者在功能菜单的任何项中退出；

8：设定键，用于设定参数时的确定和水泵手动起停的执行；

9：上下键作为系统参数调整时用的加减键，下键还兼做调出手动调试的功能。

      5.2 整机示意图

图4整机示意图

六、端子说明

6.1端子（19~27）描述

      图5端子（19~27）

表1 端子（19~27）说明

6.2端子（10~18）描述

           图6端子（10~18）

表2端子（10~18）说明

6.3端子（1~9）描述

     图7端子（10~18）

 表3端子（1~9）说明

七、功能代码一览表

                                             表4控制器参数明细表

八?安装

整机尺寸

21BⅡ整机外形尺寸为96×96×126（mm）。

  CPS-21BⅡ控制器嵌装于控制柜面板上，显示面板外形符合国际标准，尺寸为96×96mm，安装时仅需在控制面板上开一个方孔，方孔的尺寸为92X92mm(公差为+0.7，-0.0)，周围应留出20cm左右的空间。

九?显示面板操作

如图8

                图8 面板操作示意图

操作面板中，

功能键用于调出功能菜单或从功能菜单的任何项中退出。

设定键用于确认所选择的功能项或功能项的值。在手动调试中还有起泵、停泵的功能。

向上/向下键用于选择功能项和在修改功能项的设定值时调整其大小。同时，向下键还有调用手动调试的功能。

注：

 1、以上各键在按下同时蜂鸣器会发出长短不同的声音。短音表示当前按键操作有效，长音表示无效。

2、显示面板上运行RUN灯（绿色）亮则表示系统自动运行，报警ALARM（红色）闪烁则表示系统有报警发生，而且在下排数码管上会显示具体的报警信息。

3、界面在后一次操作30秒后会自动返回正常显示模式。

显示面板共有3种显示模式（模式的设定请参见第七部分参数的“[65]显示模式”）。

模式0：上排数码管显示反馈压力或变频器运行频率，下排数码管显示系统时间。

模式1：上排数码管显示变频器运行频率，下排数码管显示切换泵的时间和反馈压力。

模式2：上排数码管显示反馈压力，下排数码管显示变频器运行频率和设定压力。
